光纜施工規范---測量篇
2023-11-13 09:50:50
njqskj
69

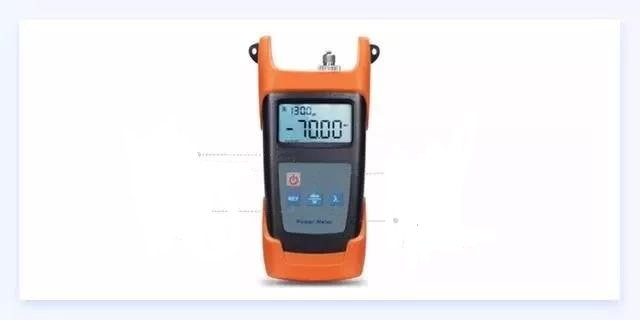

1、 先打開光時域反射儀(OTDR)的電源開關,預熱30分鐘。
2、準備工具及用品,包括:
切斷器、dummy fiber、樹脂剝除鉗、刀片、酒精、紙巾、螺絲起、V槽、纖膏等。
3、 設置參數
3.1 測量模式。有自動、全自動和手動三種模式。
3.2 選擇波長(wavelength):1310nm或1550nm,一般施工使用1550nm波長。
3.3 測量長度。有自動5km、10km、25km、50km、100km、200km七種,施工時根據假光纖和被測光纖的總長度選用長度檔。
3.4 選擇脈沖寬度。有自動、20ns、50ns、100ns、500ns、 1000ns、2000ns、4000ns、10000ns九檔,根據被測光纖長度選擇脈沖寬度,長距離選用大脈沖,短距離選用小脈沖,測試光纜常用100ns。
3.5 折射率。1310nm波長為1.4675,1550nm為1.4681。
3.6 平均化處理:門限值為1-9999次,施工常用6次。
3.7 取樣分辨率。1m(0~5.118km)
4 參數設置完后,按“預觀察”鍵進入應用程序界面。
4.1 測衰減和長度,選用最小二乘法,根據長度選擇橫軸刻度,通過橫軸刻度使波形圖在一個畫面內;縱軸刻度通常采用1.0dB/div,根據情況可選用其它刻度。
4.2 測接續損耗時,采用五點法,測接續損耗、回損、事件點距離,以及光纖每公里損耗。
4.3 將測試的波形圖儲存軟盤上。
4.4 測試應從正反兩個方向進行,取其平均值作為最后的熔接損耗。
