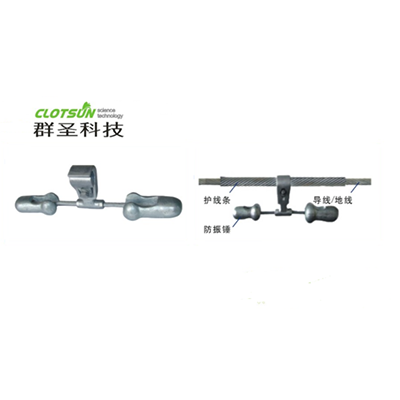

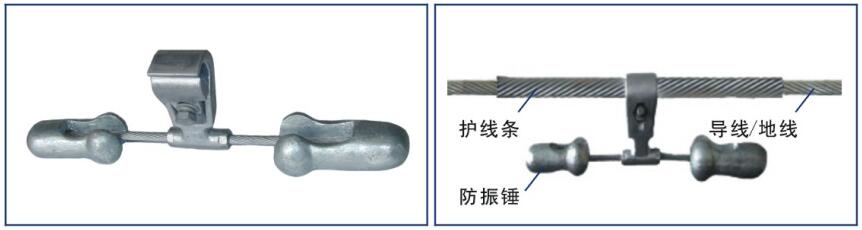

防振錘

防振錘采用特殊的音又式結構，能產生四個諧振頻率，能很好地覆蓋現實中導線、地線的振動頻率范圍。加裝防振錘后，導線、地線的振幅大幅下降，且能夠形成穩定振動的頻率特別稀有，能有效地控制各種等級的微風振動。

1.功能和特點

有四個諧振頻率，能極大地覆蓋現實中導線、地線的振動頻率范圍。

錘頭與吊線永久性粘合，能夠承受安裝、維修、運行等條件下的機械載荷。

獨特的外型設計，不積冰，不積水。

安裝方便、安全，不對導線、地線造成損壞。

防振錘采用防電暈設計，可以防止電暈發生。

2.適用范圍

適用于架空電力線路上抑制導線、地線的振動。

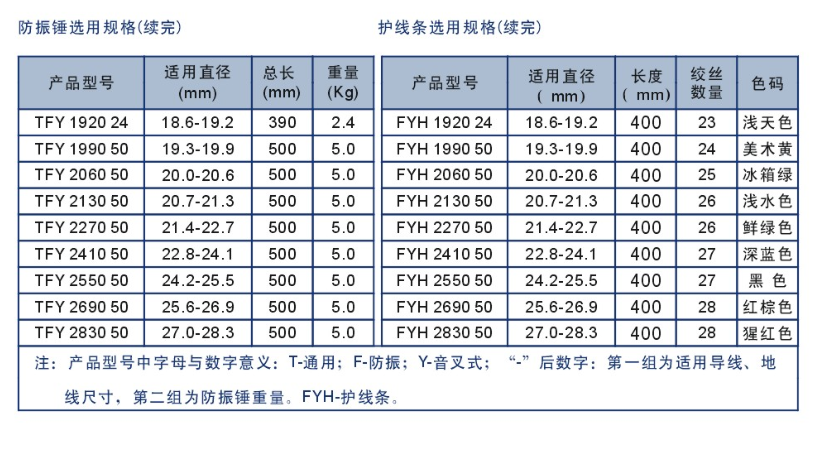

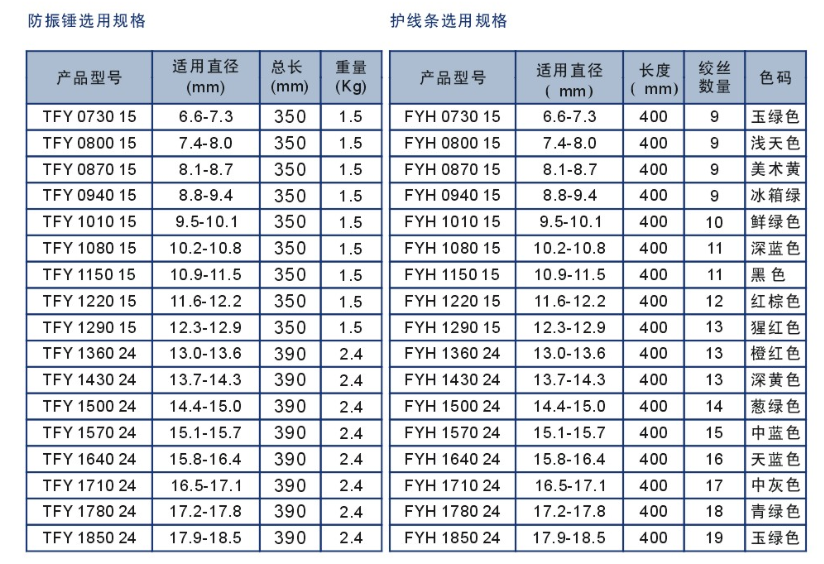

3.型式尺寸

4.技術數據

防振錘、護線條一般技術條件符合GB2314-1997《電力金具通用技術條件》。

防振錘符合GBT2336-2000防振錘技術條件口。

護線條符合GB2337-1985《預絞絲》。

材料與結構

錘頭——熱鍍鋅鑄鐵。

絞鋼線——特殊的19股熱鍍鋅鋼絞線，符合YB/T5004-2001。

線夾及壓板——高強度、耐腐蝕鋁合金。

護線條——鋁合金。

5.使用指導及注意事項

防振錘不應直接安裝在導線地線上，防振錘應配用護線條。

根據導線、地線的直徑選配防振錘及護線條。

安裝防振錘時，其低頻端大錘頭朝塔一側。

根據導線地線的運行張力、檔距的大小和地形來確定每檔需配的數量，一般配置為：

? 樹高導線、地線掛點的稠密林區或線路沿山谷低處通過的地區導線、地線不受橫向風的影響，不需加防振錘;

? 居住地區或有小丘的崎嶇地區或稀硫、矮小的林區，每檔只需安裝一個防振錘;

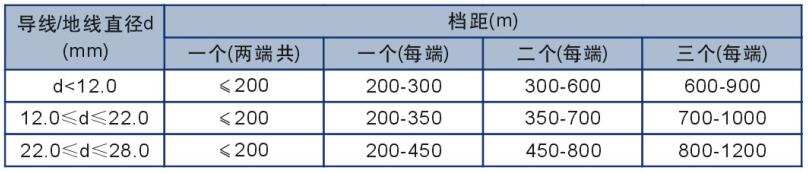

? 開闊平坦地區，按如下原則配置:

 防振錘安裝距離需要經過專業計算。

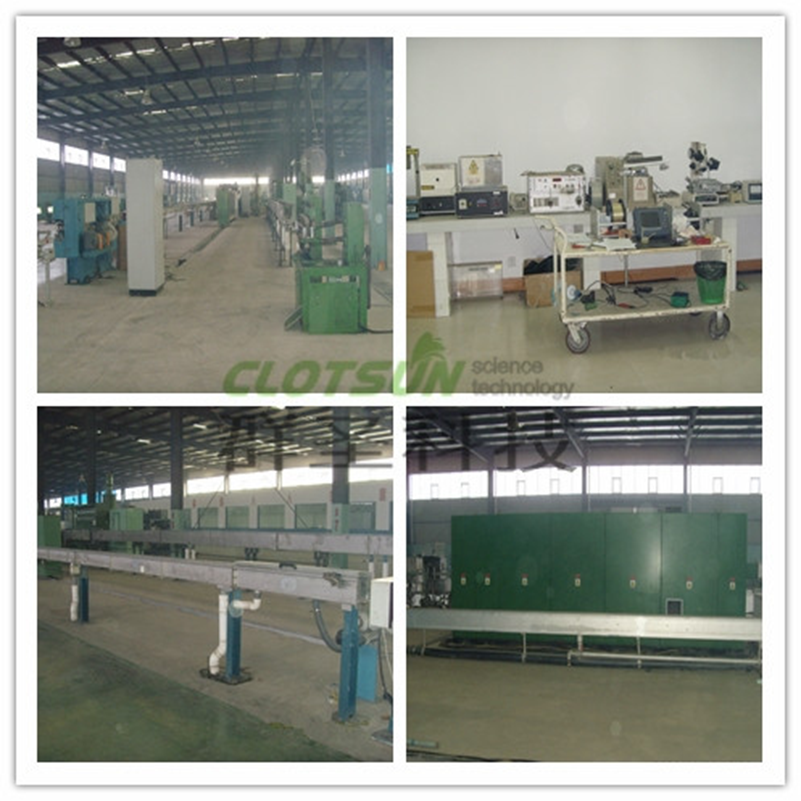

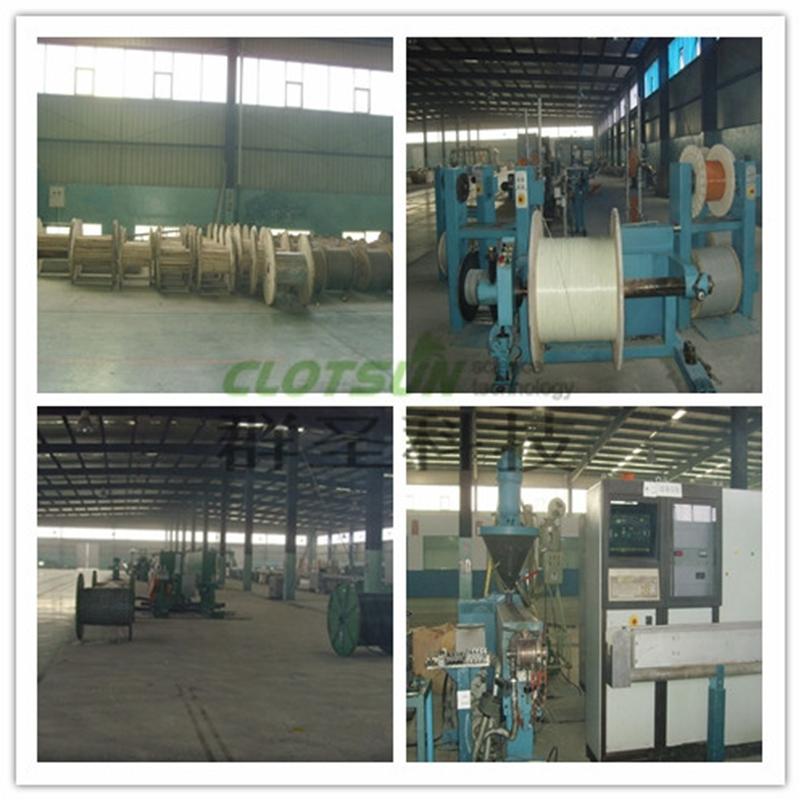

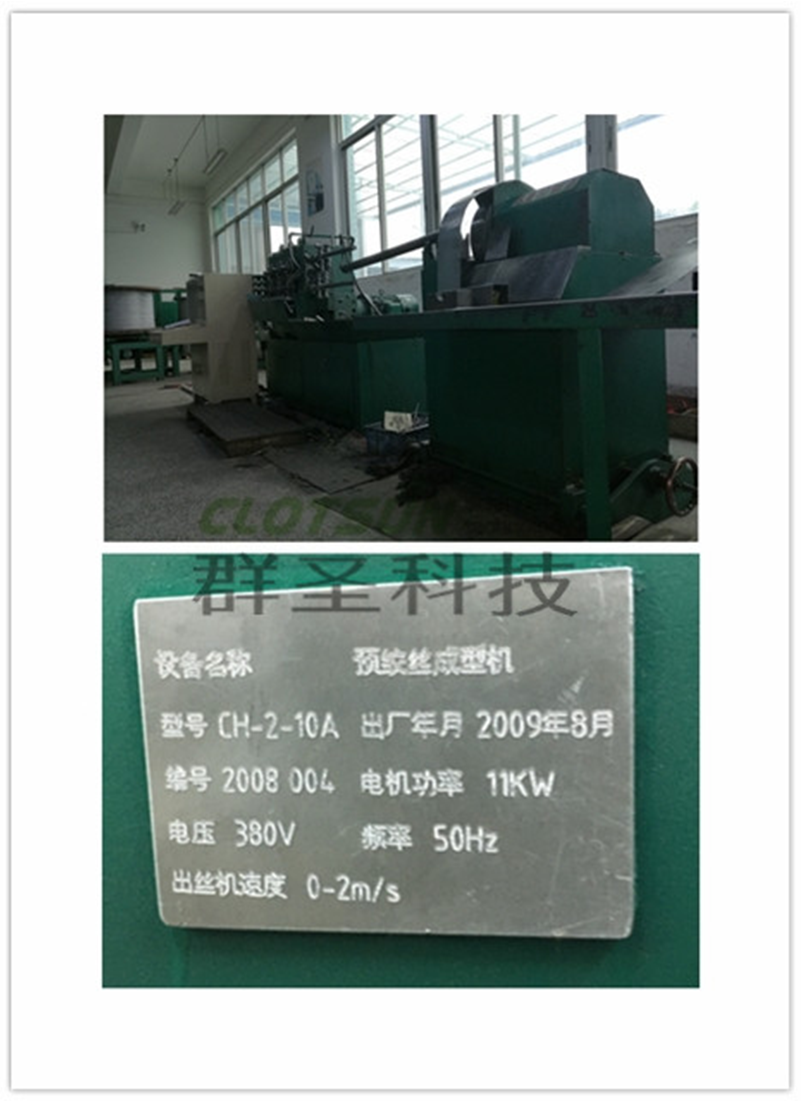

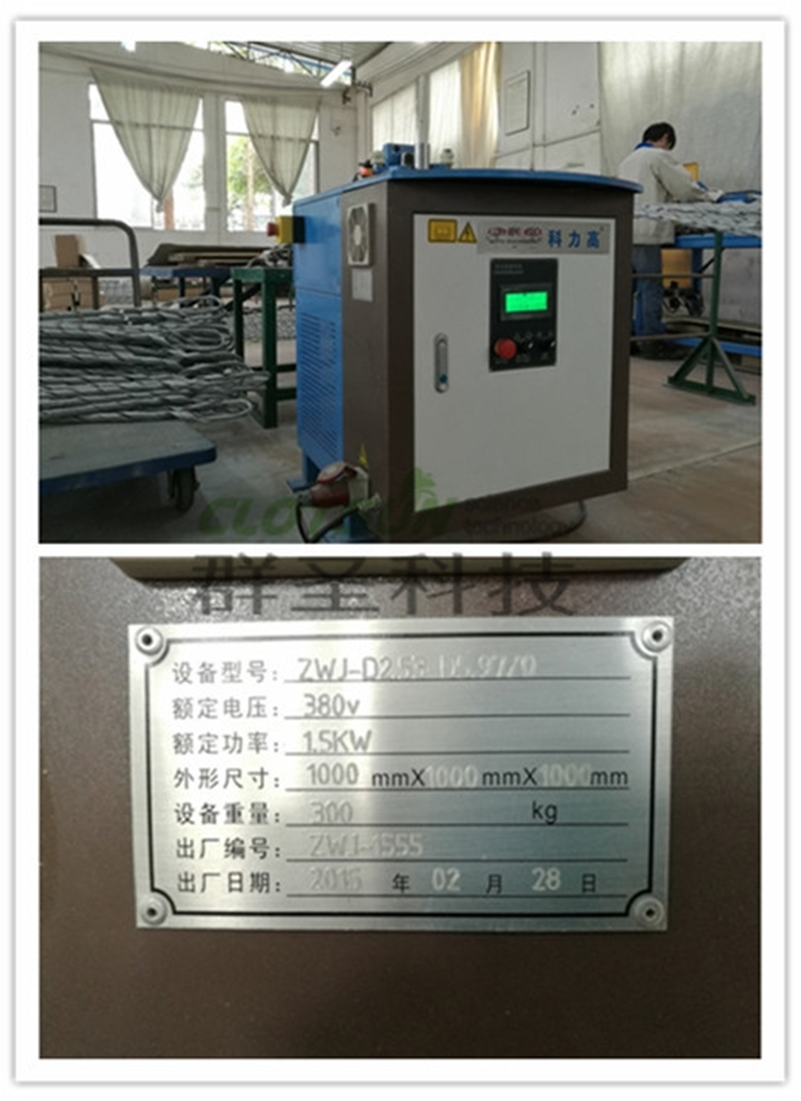

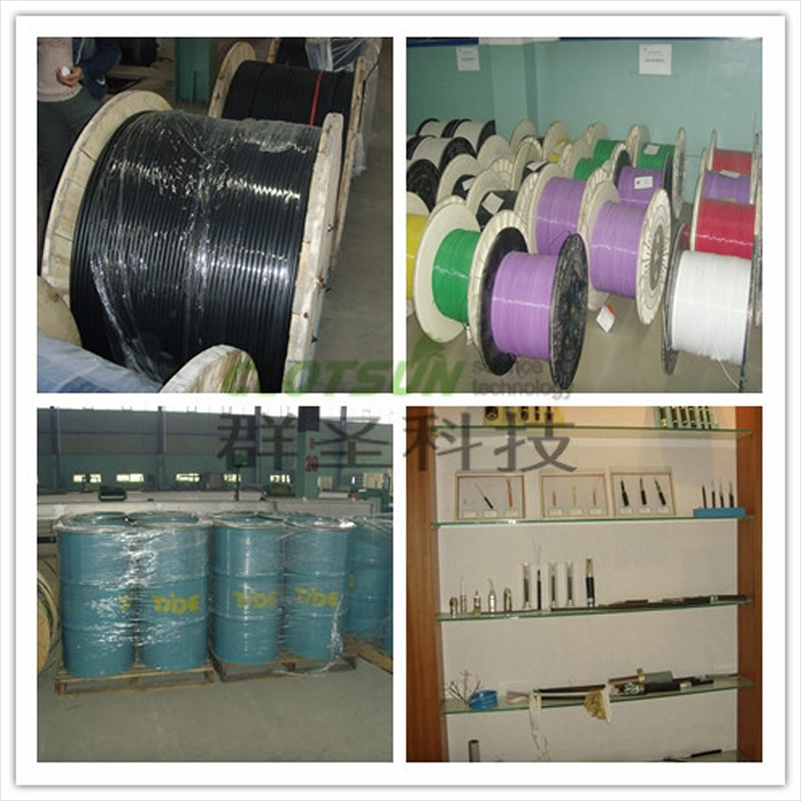

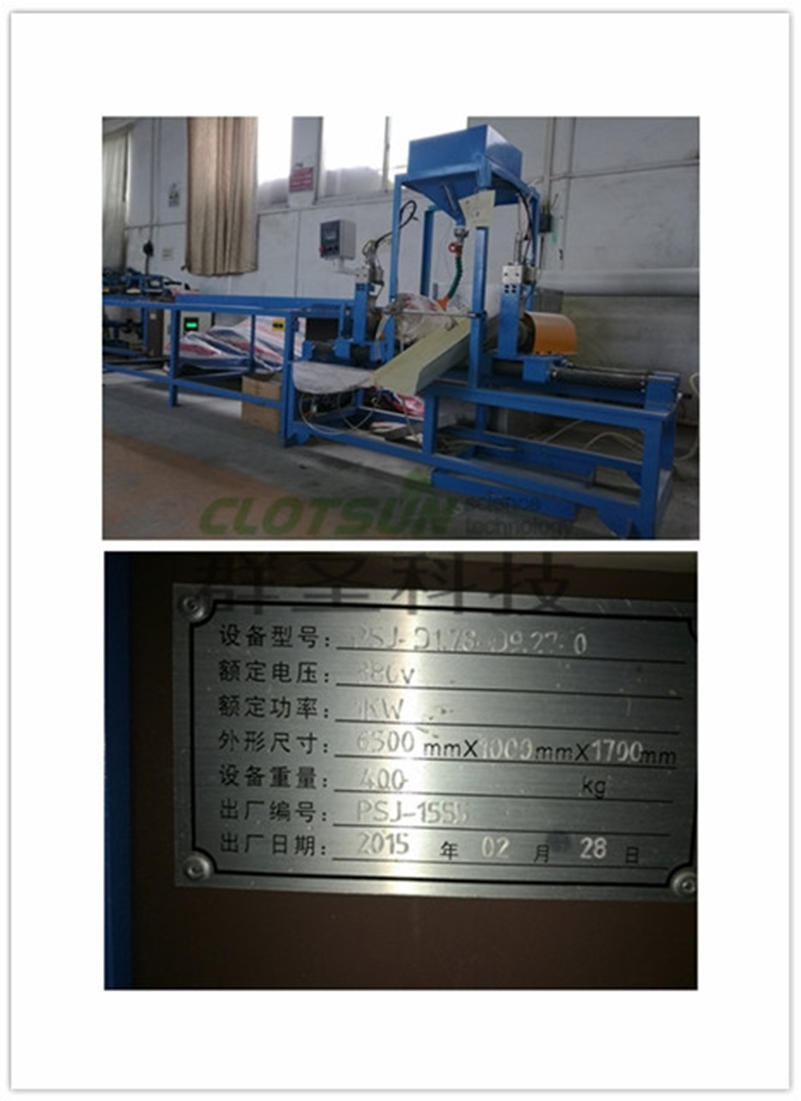

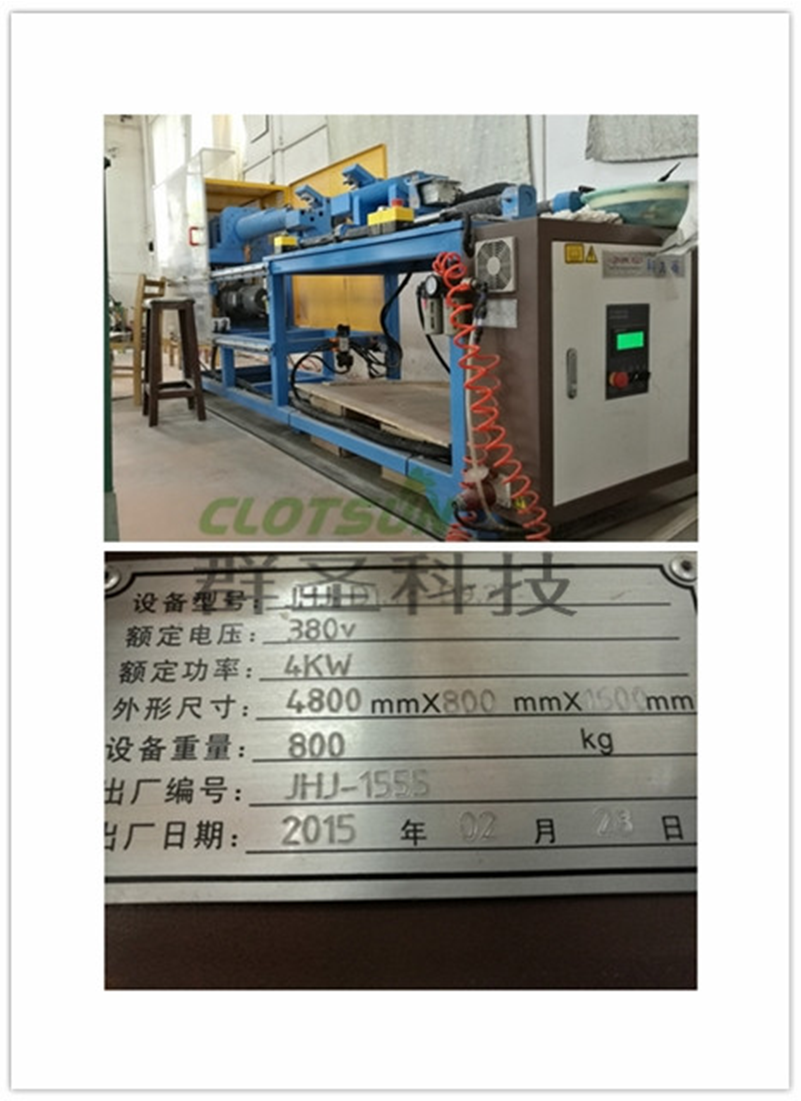

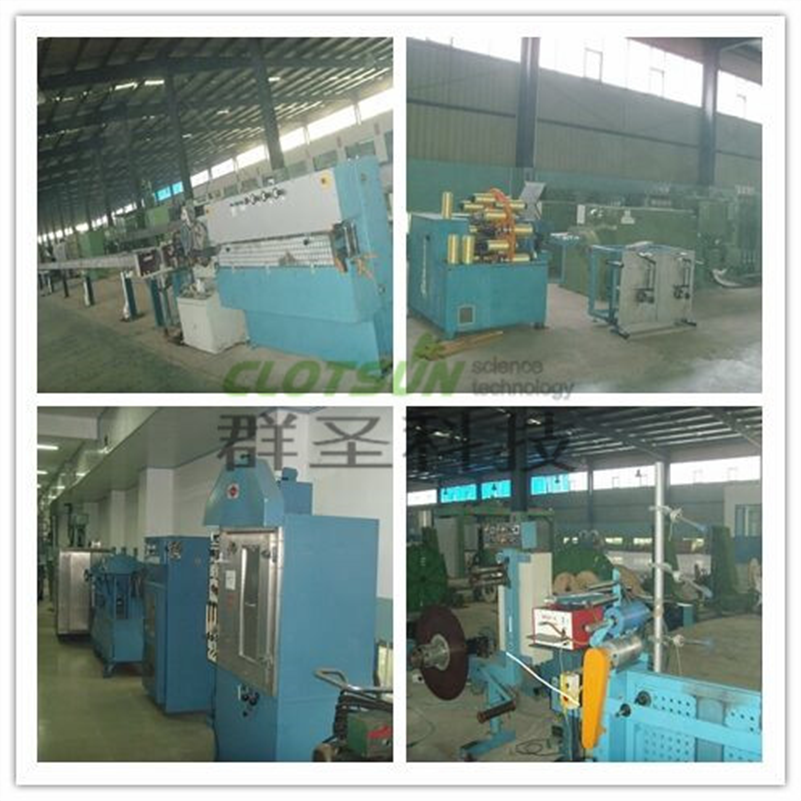

 工廠一景
