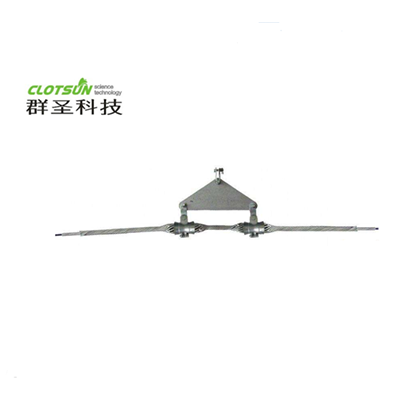

用于ADSS光纜的雙支懸垂線夾

用途

預絞絲式雙支懸垂線夾是將ADSS光纜懸掛在轉角或仰角為25°~60°的直線桿塔上的聯接金具。線夾可以減小光纜在懸掛點上的靜態應力，提高光纜的抗振能力，抑制風力振動的動態應力。為懸掛在大角度直線桿搭上的光纜提供柔和的彎角，減小了光纜彎曲應力，避免產生各種有害的應力集中，所以光纜中的光纖不產生附加損耗。

結構與材料

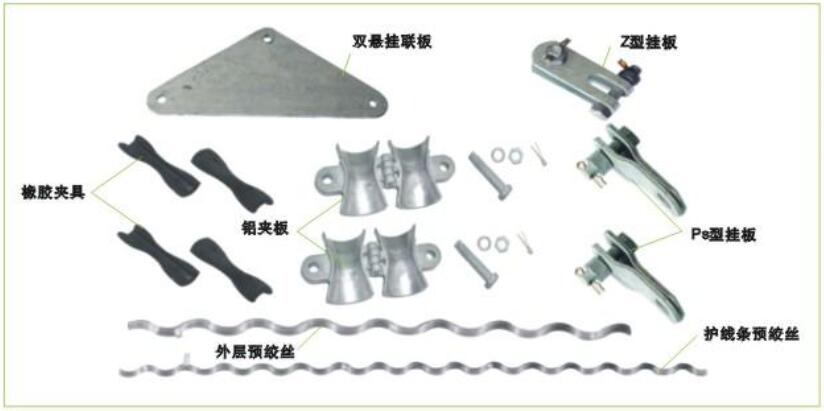

本產品為組合線夾，配有二副鋁夾板、二副橡膠夾具、一套外層預絞絲和一套護線條預絞絲。

護線條預絞絲直接纏在光纜的外層，為光纜提供保護和剛度，護線條預絞絲則被橡膠夾具鑲嵌件夾住，外層預絞絲的中部絞距順勢壓住腰鼓形的橡膠夾具鑲嵌件，再由鋁夾板夾持其外。

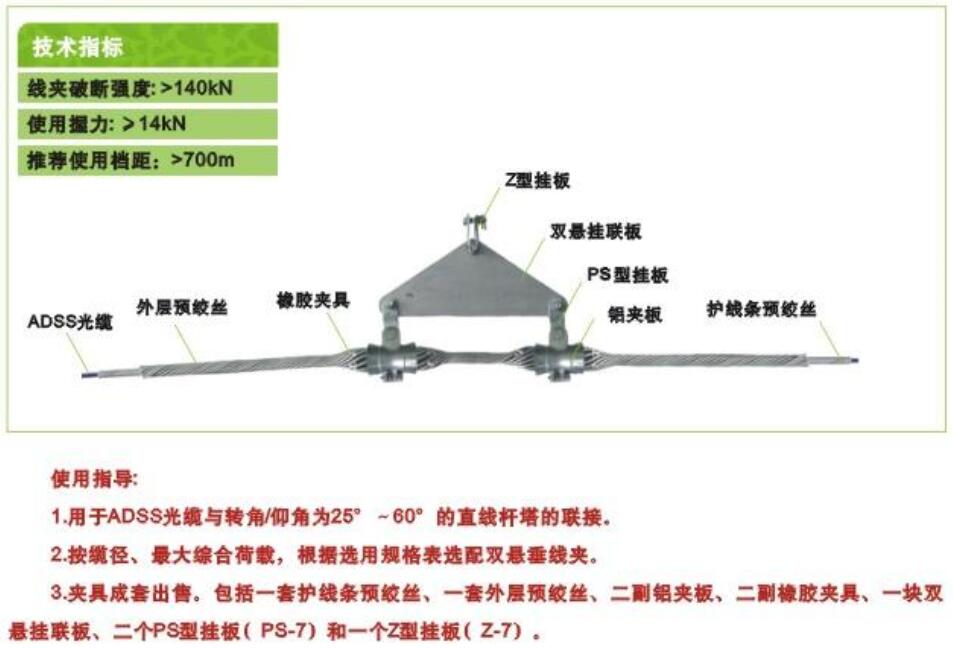

裝配示意圖

選用規格

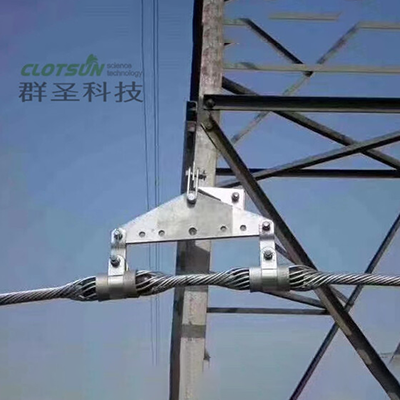

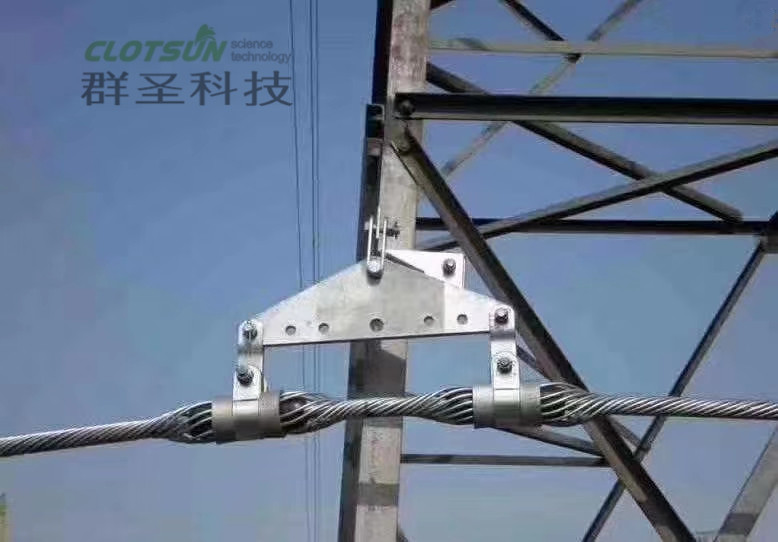

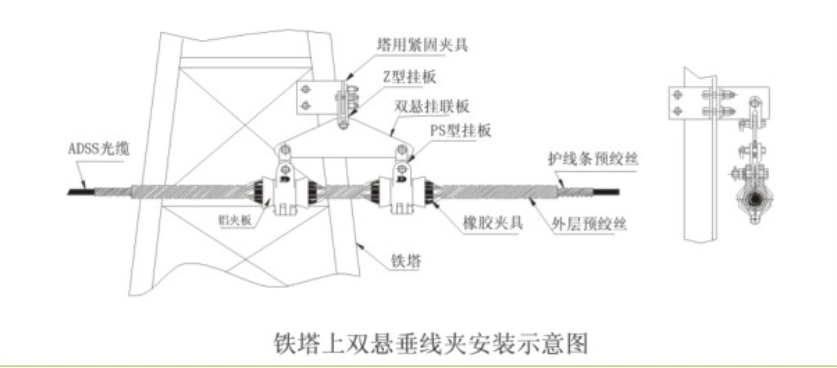

安裝示意圖

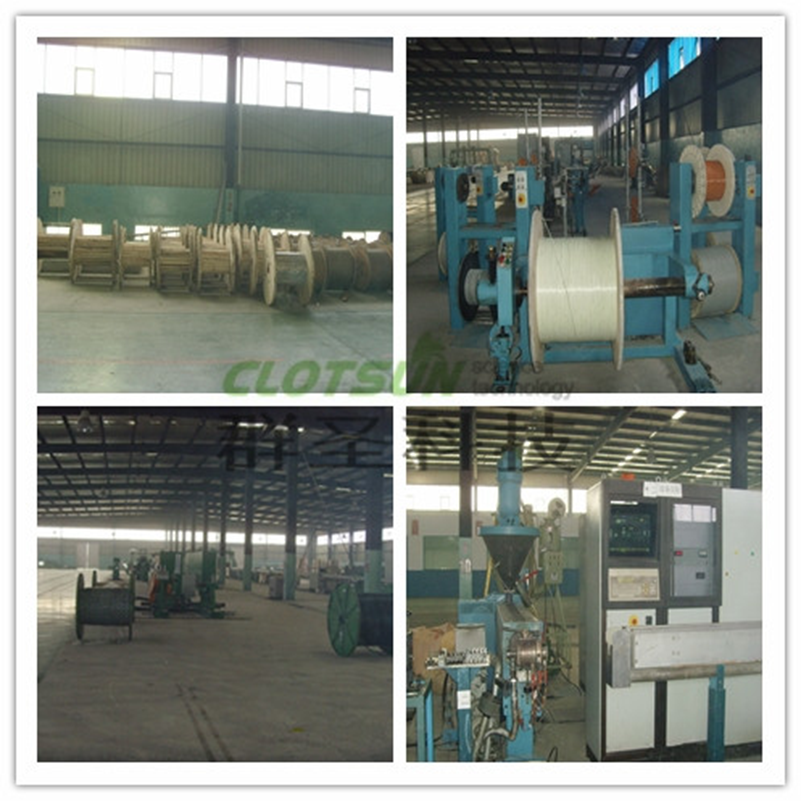

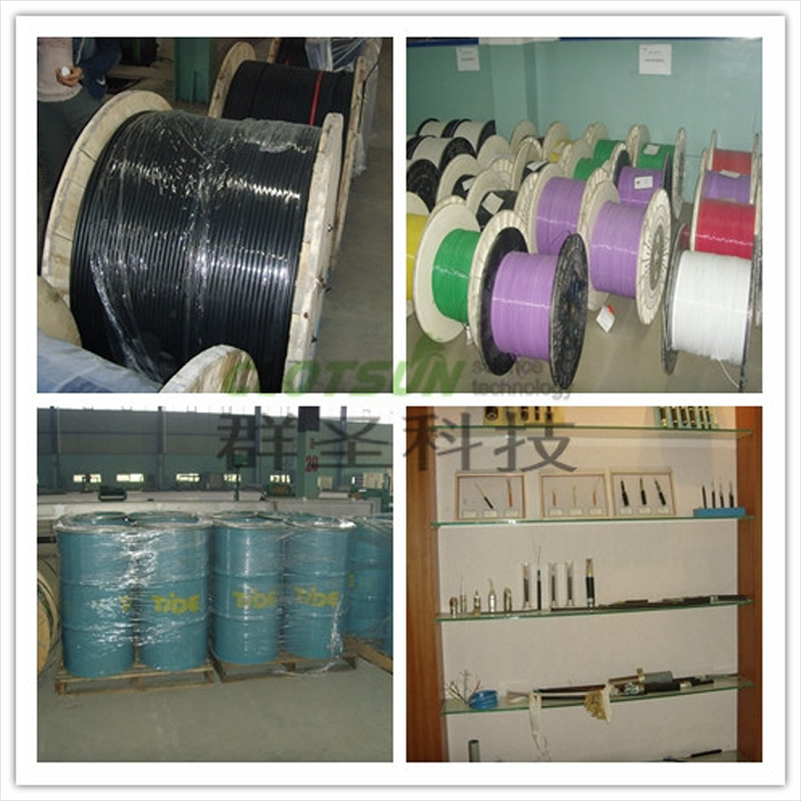

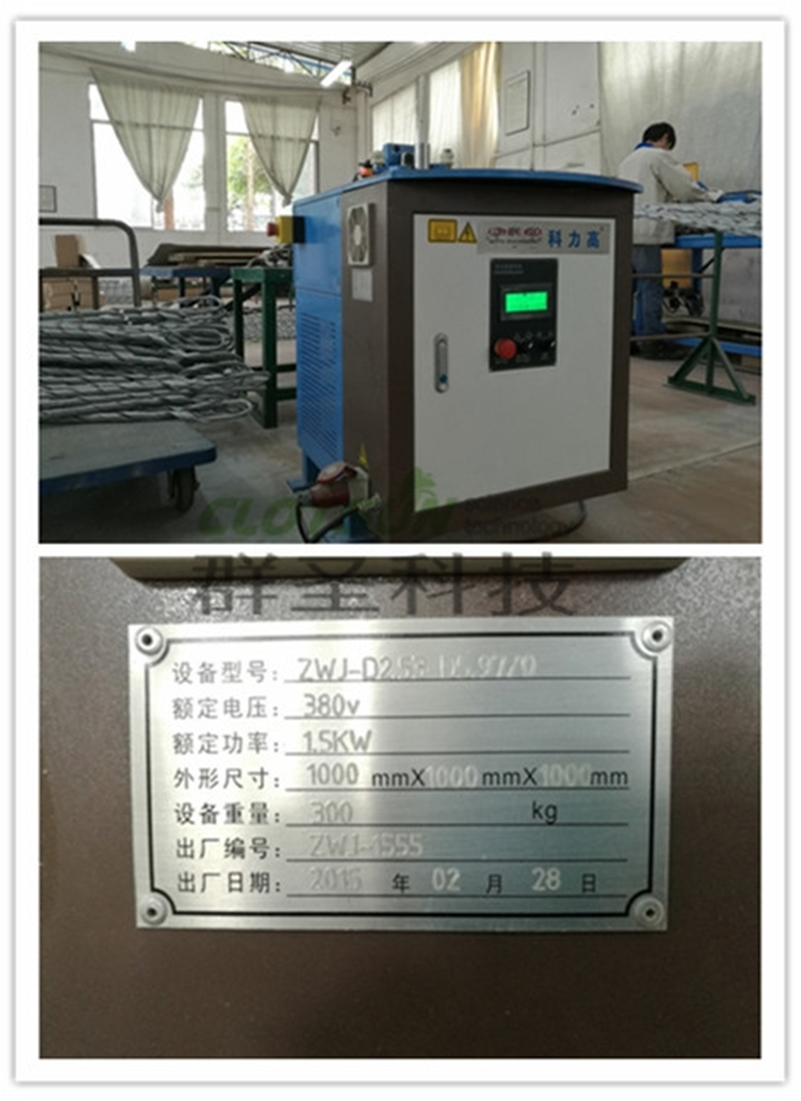

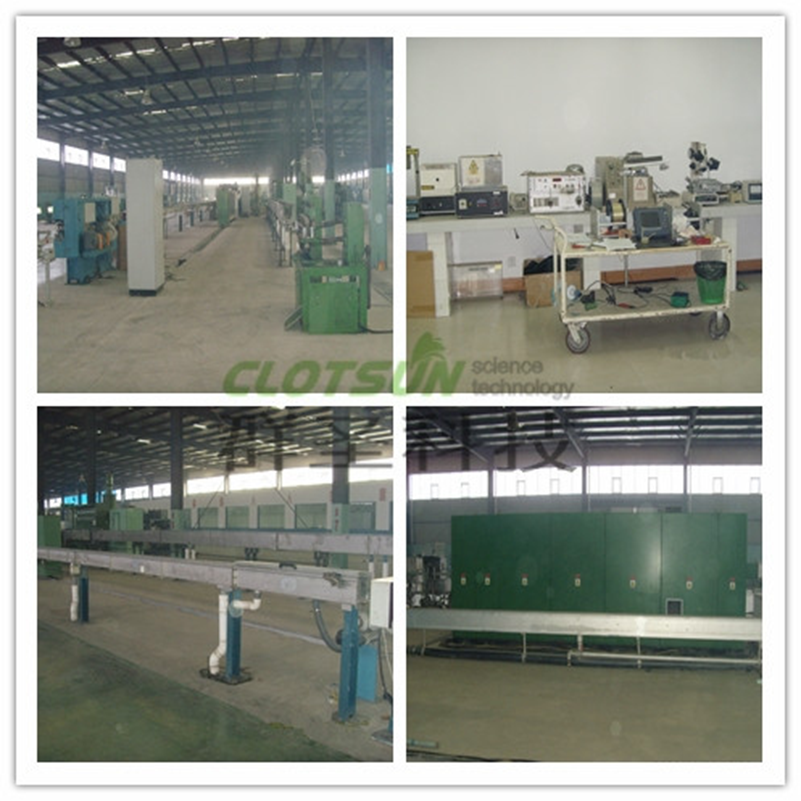

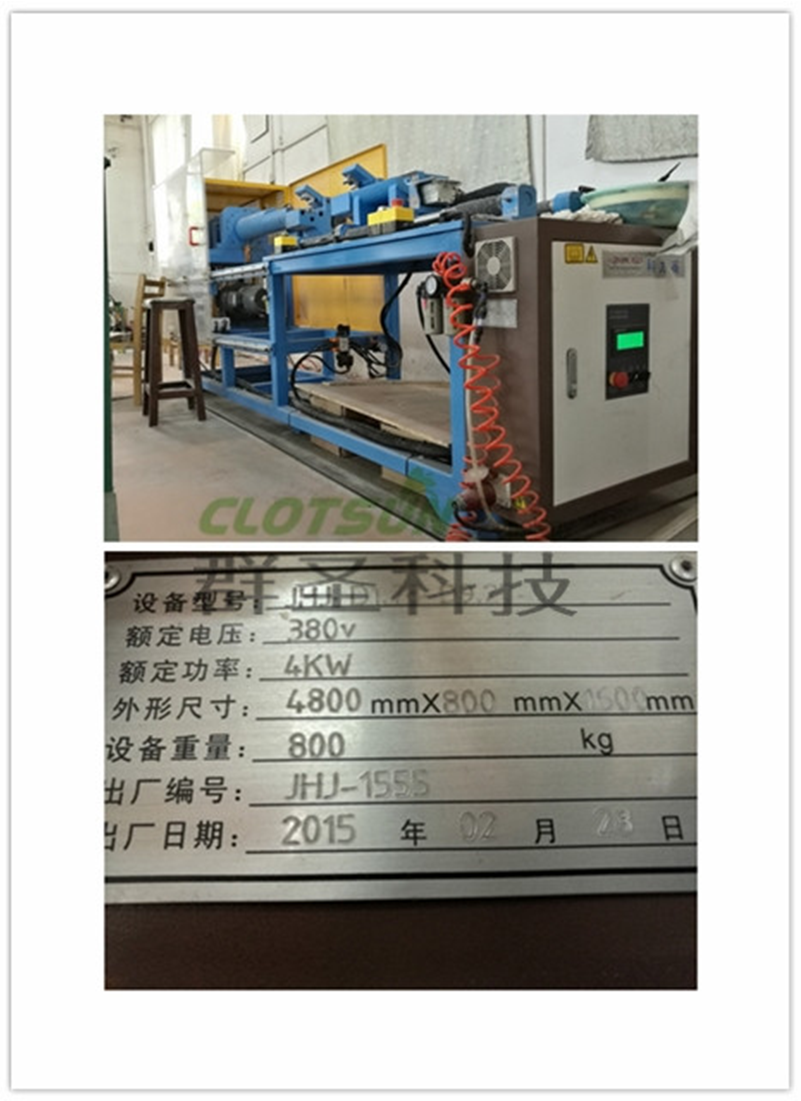

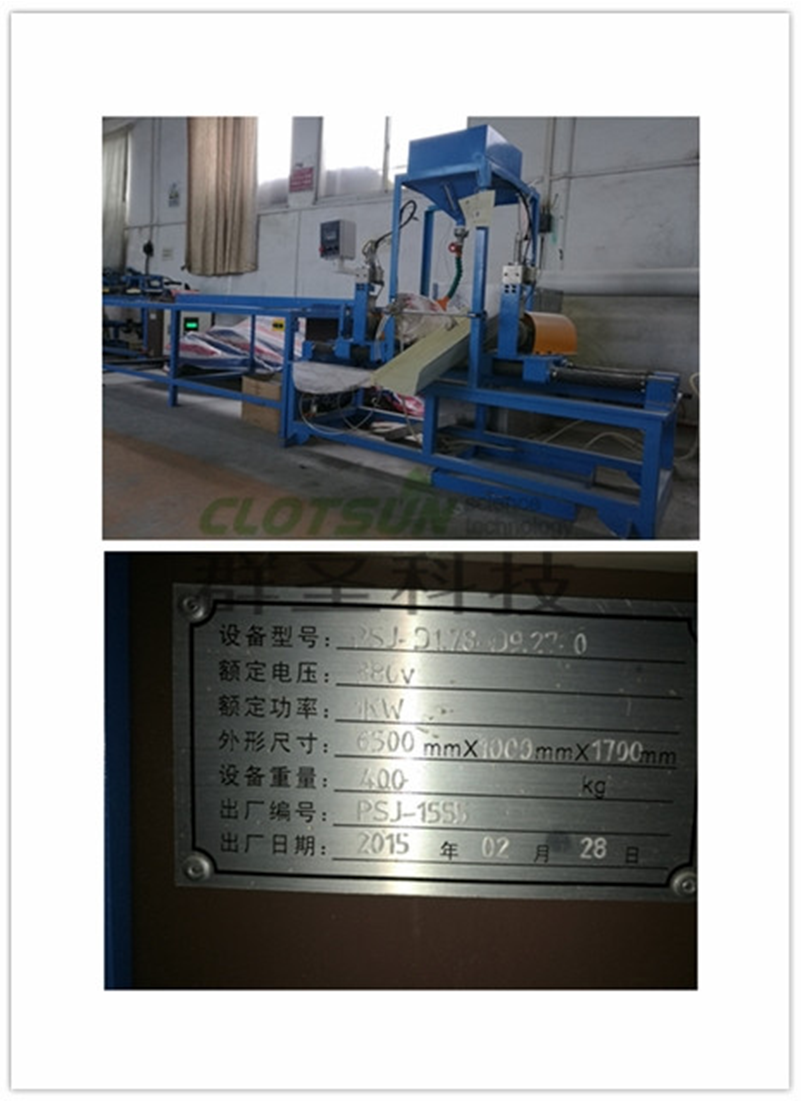

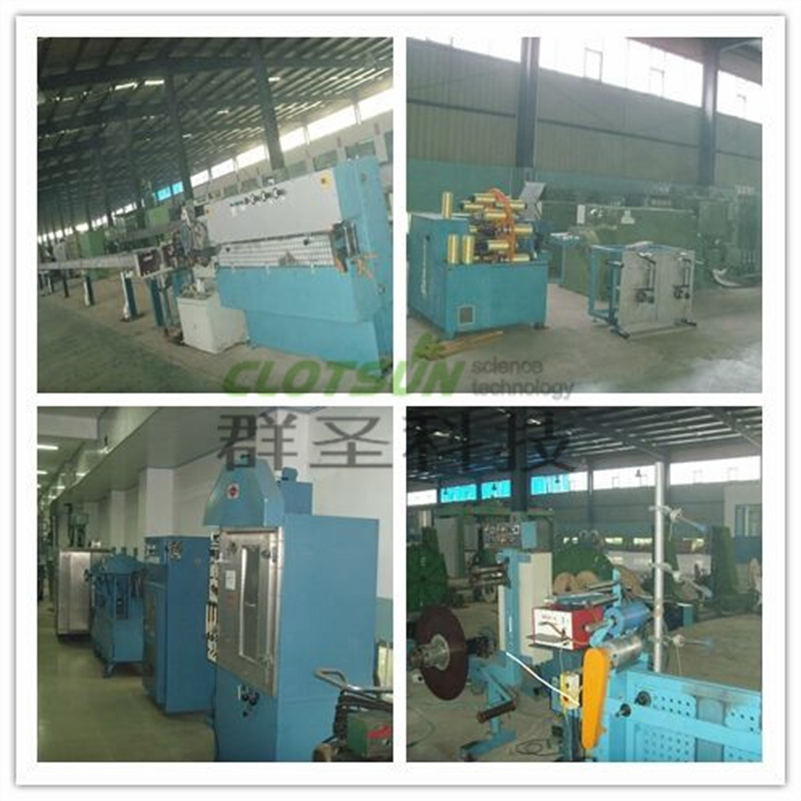

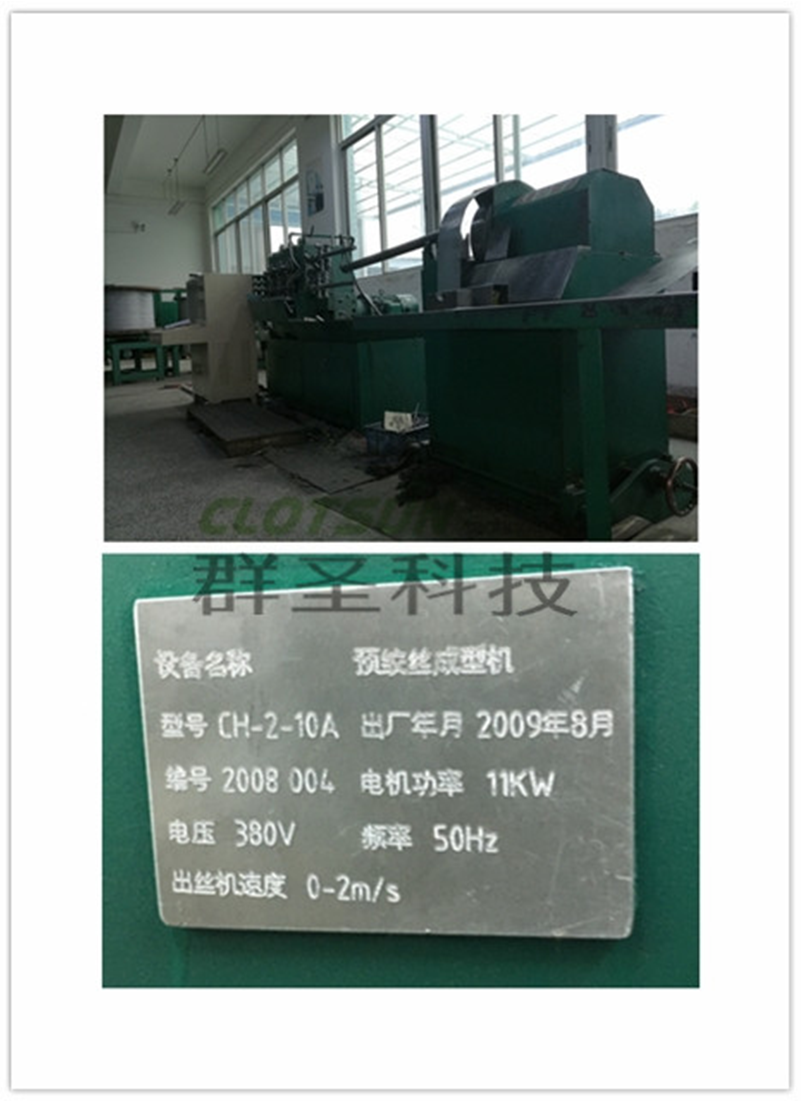

工廠一景
