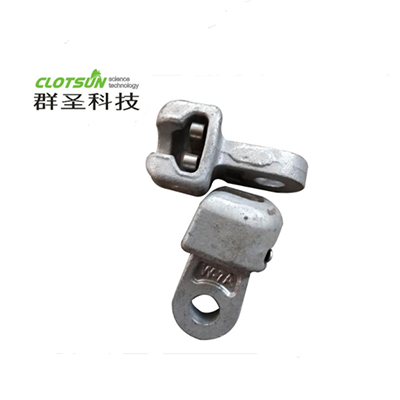

碗頭掛板

碗頭掛板用來與懸式絕緣子下端的球腳相達，下端的單孔與心形拉緊環相連，完成絕緣子串與預絞式耐張線夾的連接。

1.適用范圍

本碗頭掛板與預絞式耐張線夾配套，適用于架空輸電線路、配電線路和變電所在桿塔上固定鋼芯鋁絞線、鋁絞線、拉線等。

2.型式尺寸

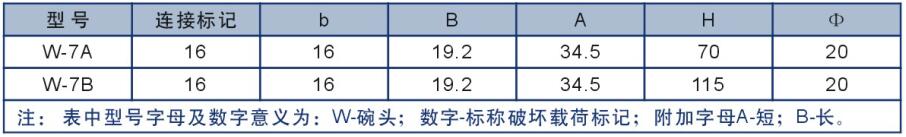

W型碗頭掛板的型號規格

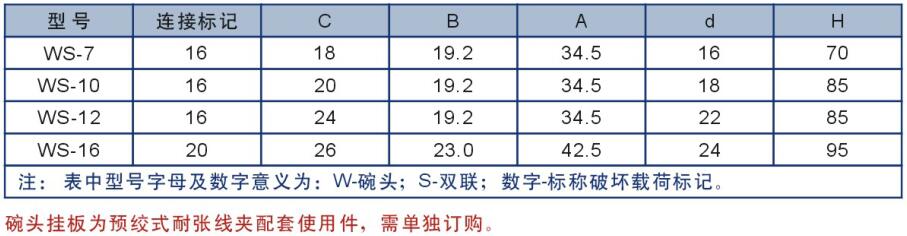

WS型碗頭掛板的型號規格

3.技術數據

碗頭掛板一般技術條件符合GB 2314-1997《電力金具通用技術條件》。

碗頭掛板結構型式及尺寸符合DL/T 759-2001附錄B《碗頭掛板結構型式及尺寸》。

材料與結構

碗頭掛板——電力標準件，符合DL/T 759-2001。

鎖緊銷——按GB/T 5233的規定，選用牌號Qsn6.5-0.1青銅制造，或按GB 1220規定用奧氏體不銹鋼制造。

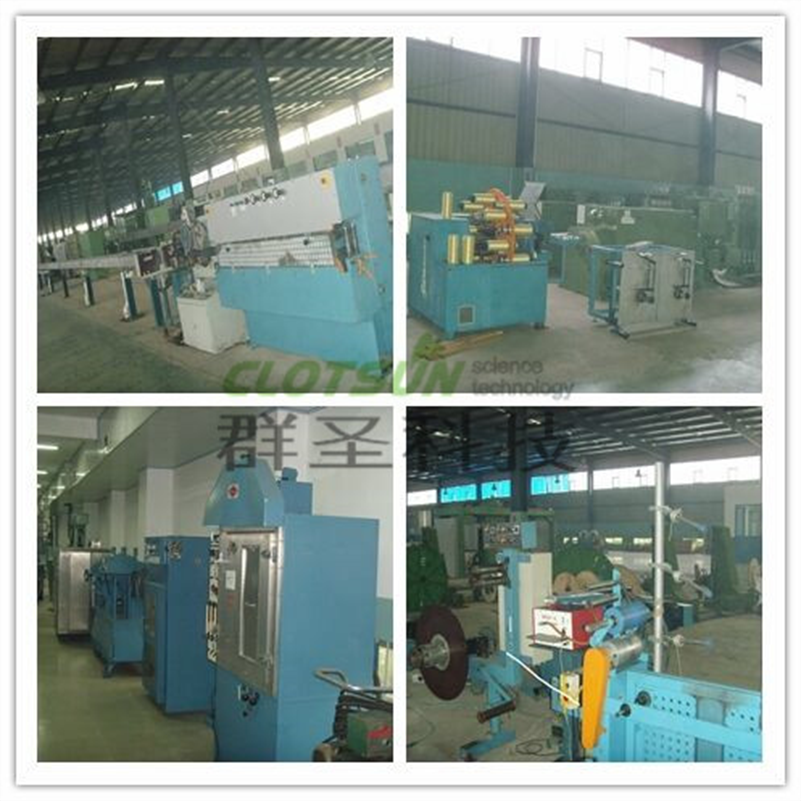

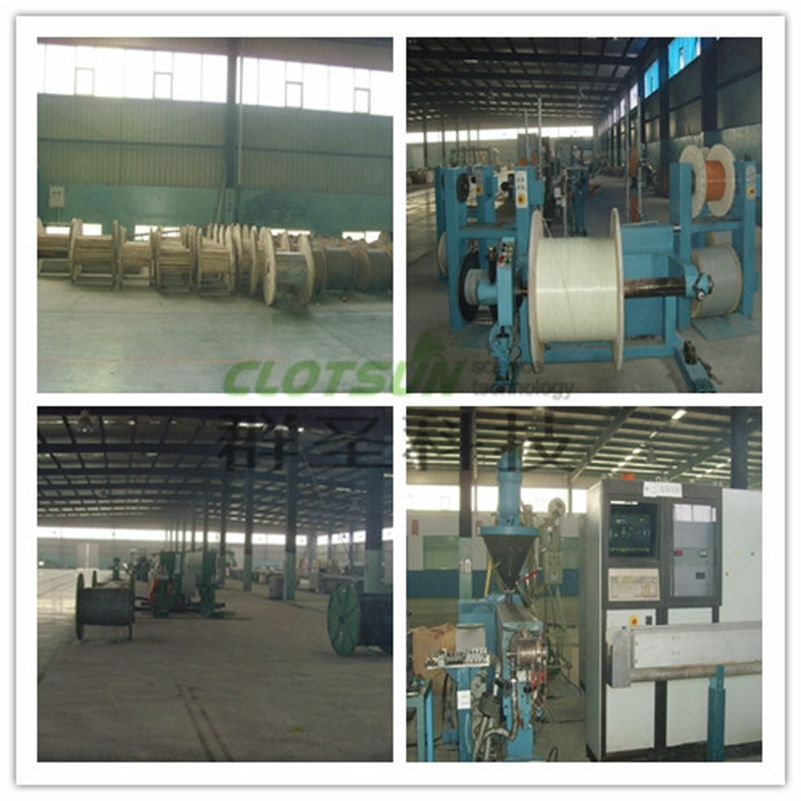

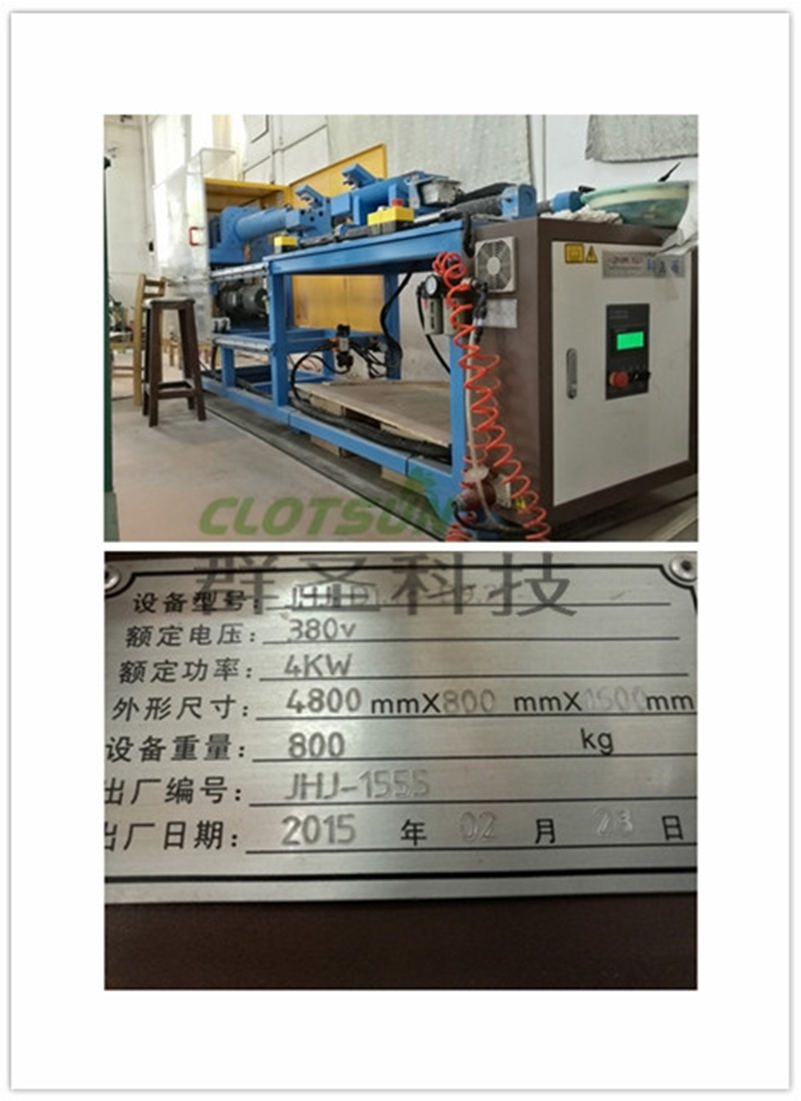

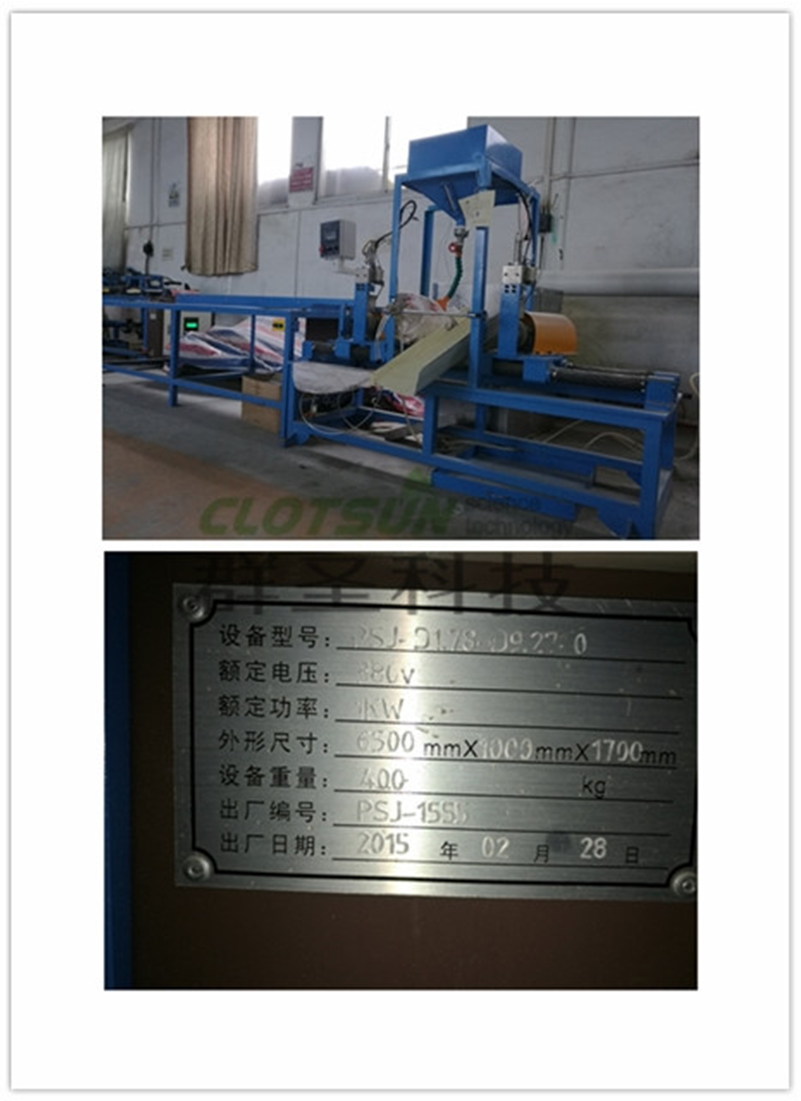

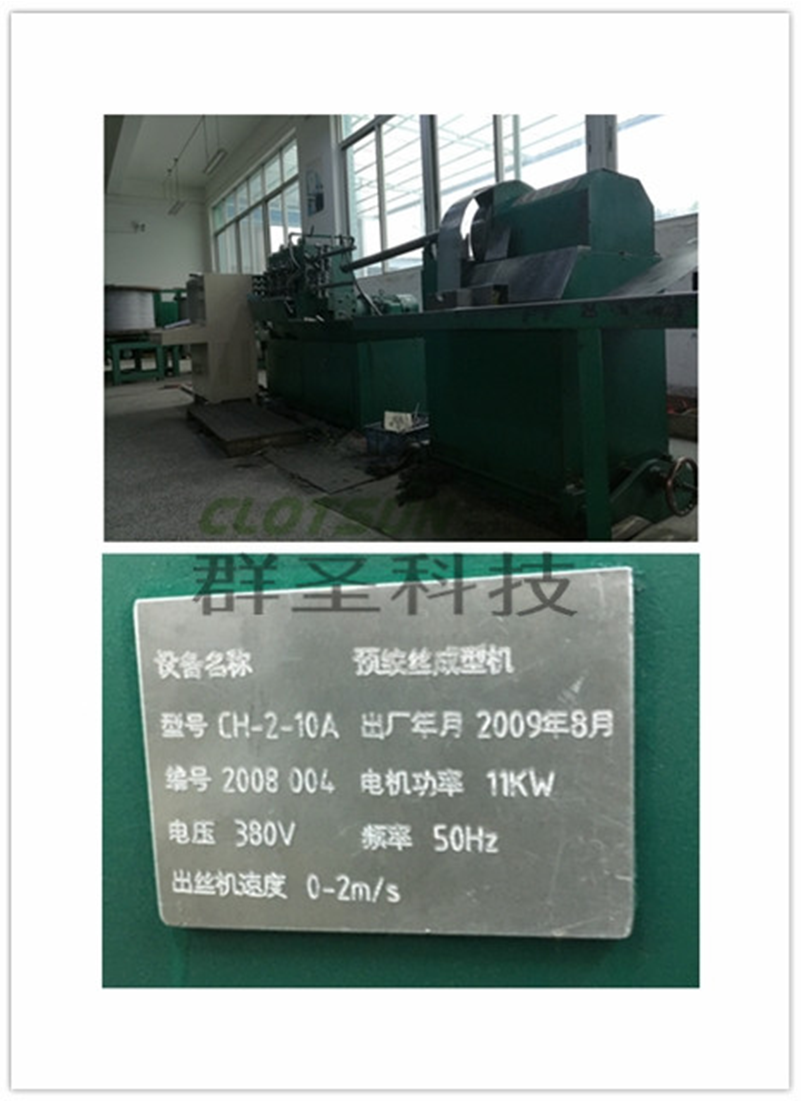

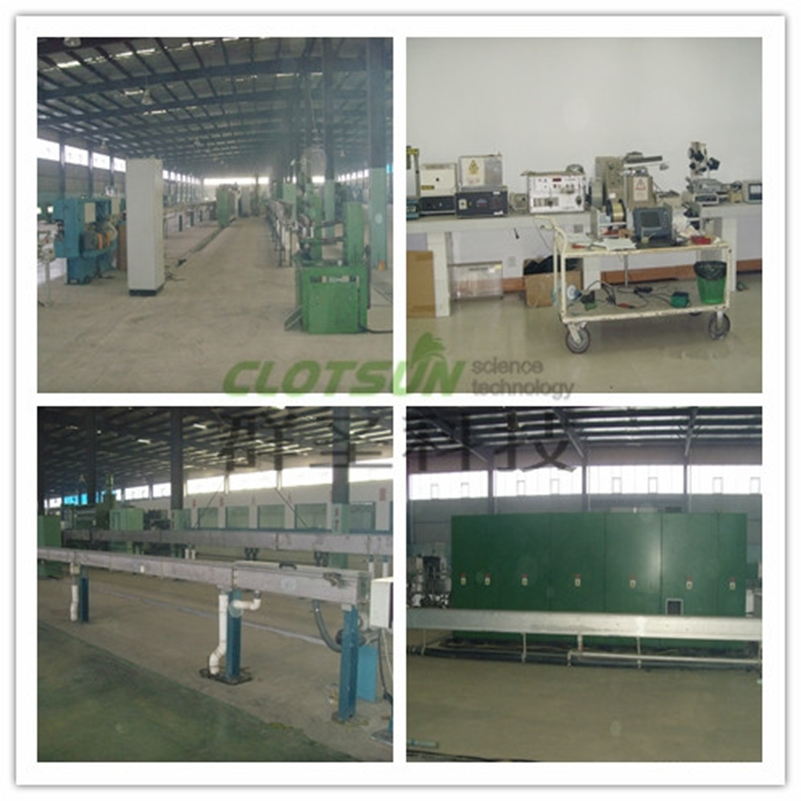

工廠一景
