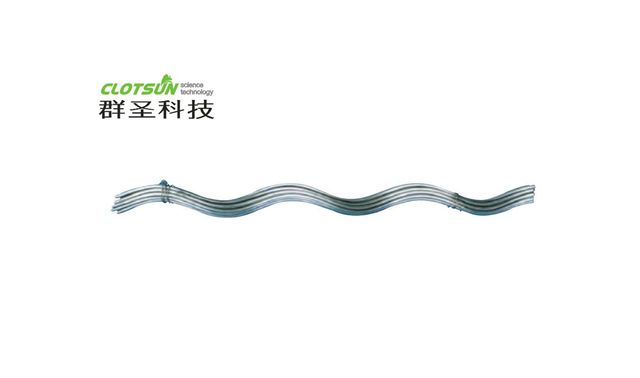

預絞式保護性金具有護線條和補修條兩種。

預絞保護金具使用注意事項

本產品宜單次使用，不宜重復使用該產品

在任何情況下，均不得更改預較絲數量

本產品的安裝人員必須經過專業的安裝訓練。

在有輸電線路的區域內使用本產品，必須嚴格道守安全規程，以防意外的電氣接觸。

該產品為精密部件，為確保其性能，請妥當包裝、謹搬運及貯存，謹防跌落、沖撞及重壓，以免引起線夾變形或其它部件受損。

本產品僅能用于類型和尺寸都滿足設計要求的絞線。為了產品性能的充分發揮和保證安全，在安裝前應確認線夾與絞線的正確匹配。

如有任何疑問，請與公司技術部聯系

護線條

1.適用范圍

適用于纏繞在架空電力線路絞線外層安裝在一般船形線夾及支柱絕緣子上，保護絞線不受各類電氣及機械損傷。

也可作為修補條，用來修補已受損傷的絞線，以恢復絞線的機械強度及電氣性能。

2.型式尺寸

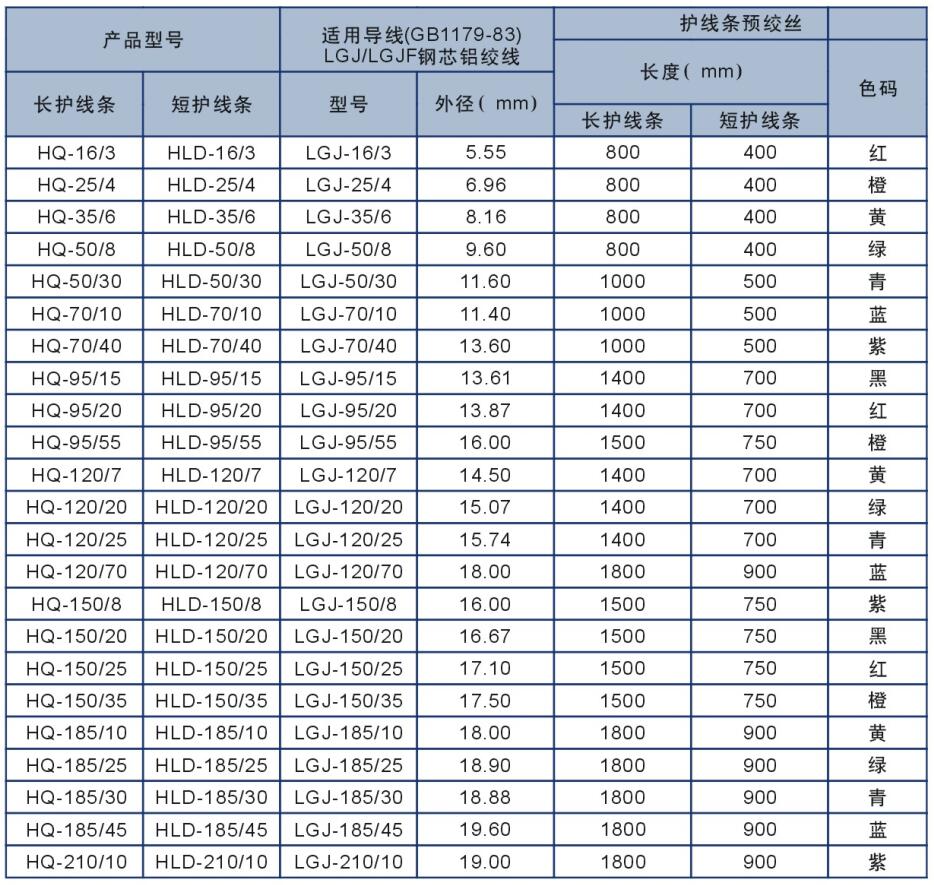

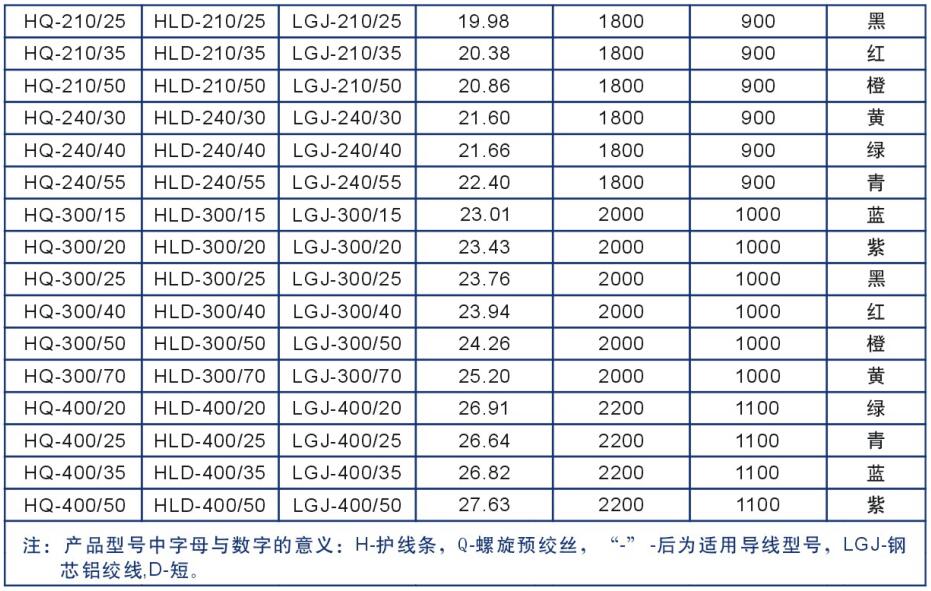

用于鋼芯鋁絞線的預絞式護線條型號規格

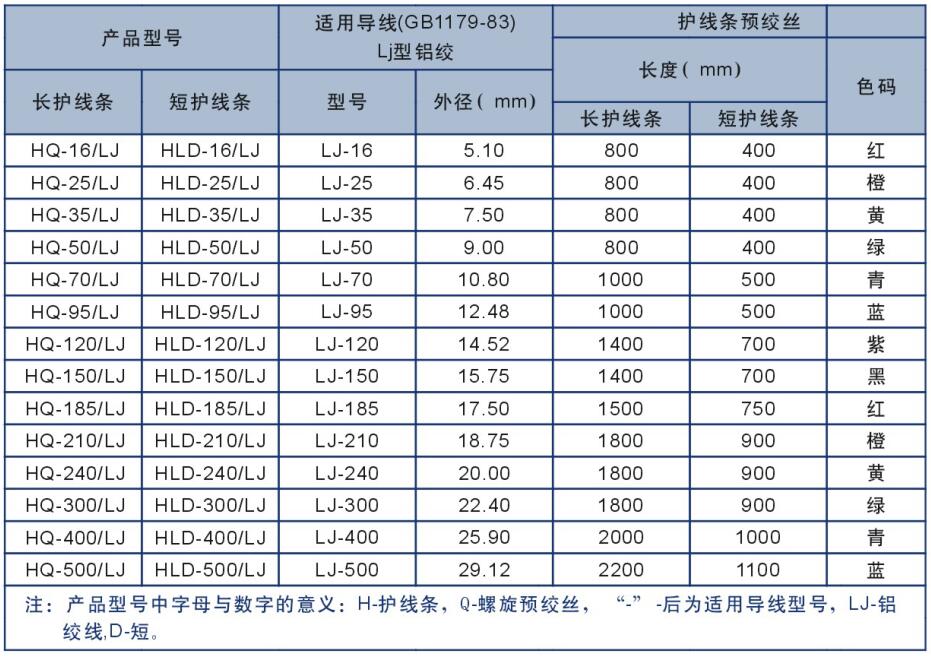

用于鋁絞線的預絞式護線條型號規格

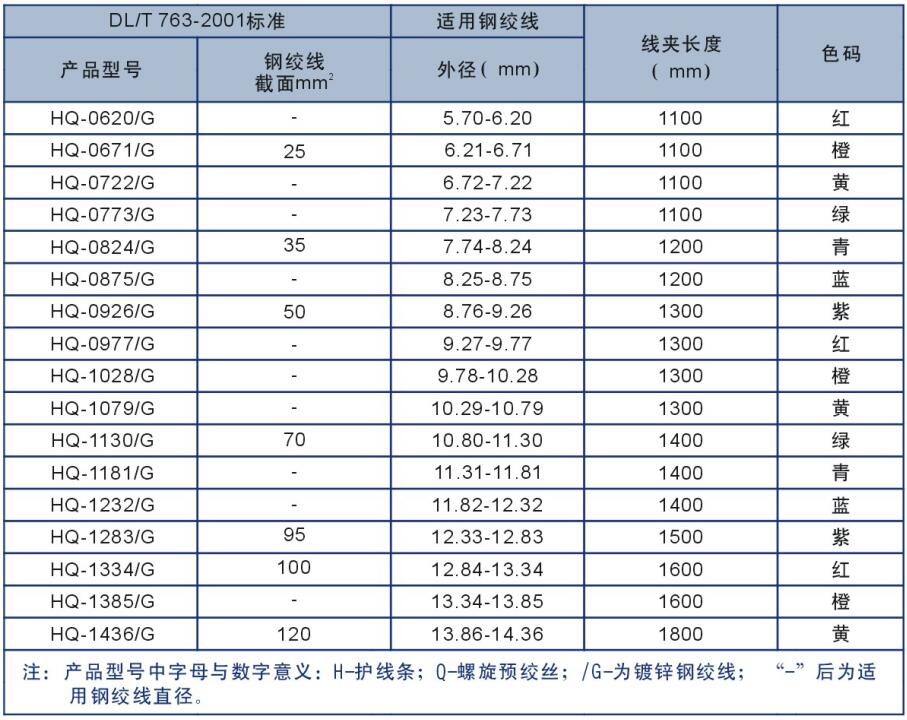

用于鋼絞線的預絞式護線條型號規格

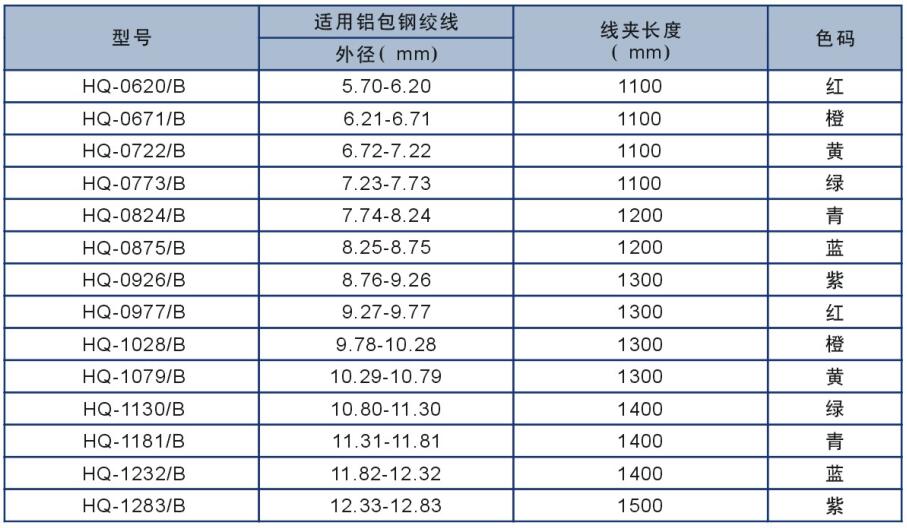

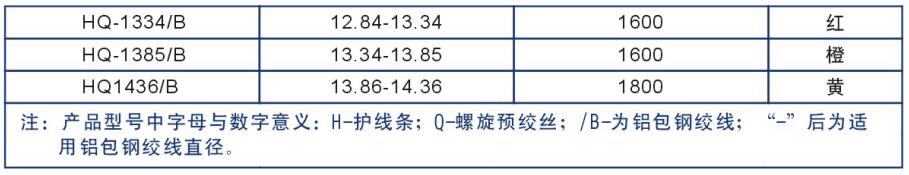

用于鋁包鋼絞線的預絞式護線條型號規格

當鋁絞線及鋼芯鋁絞線有少于25%的單絲發生破斷時，采用短護線條，可以恢復絞線的機械及電氣性能。

當鋁絞線及鋼芯鋁絞線有25%-50%的單絲發生破斷時，采用長護線條，可以恢復絞線的機械及電氣性能。

3.技術數據

預絞式護線條符合DLT763-2001《架空線路用預絞式金具技術條件》。

材料與結構

護線條——按預定的機械性能與化學成分定做的鋁合金線材，具有抗拉強度、硬度和良好的彈性以及防銹能力，能在惡劣的氣候環境下長期使用。

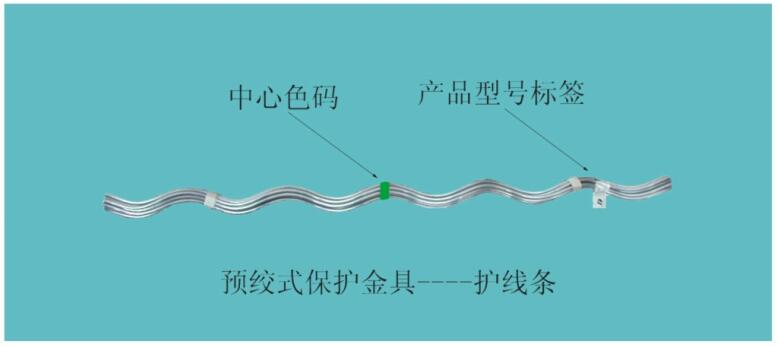

識別與標記

識別標簽——標明了型號、適用導線、生產廠家等

色碼——定義了適宜的產品尺寸和安裝時的起始位置。

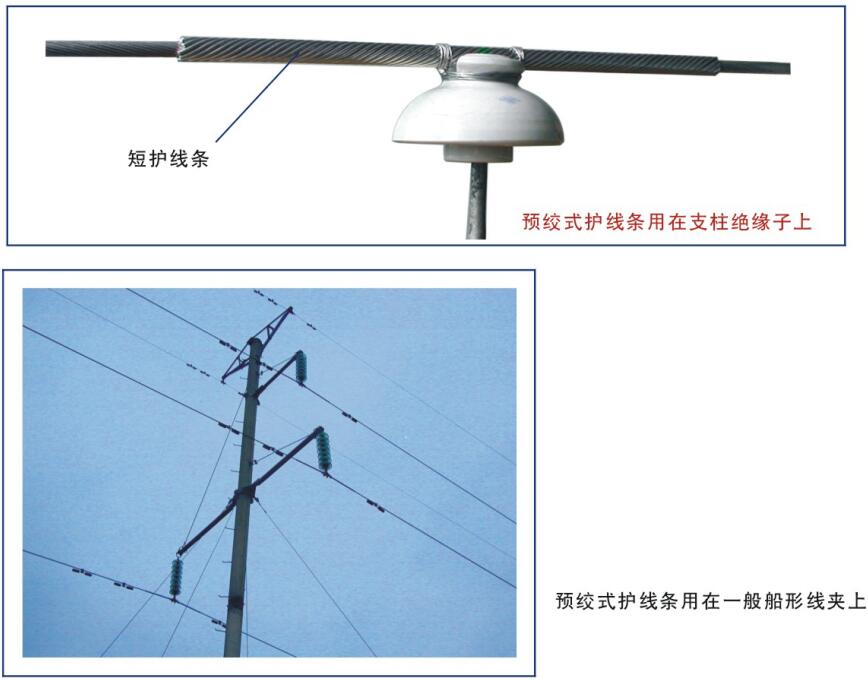

4.用于導線的預絞式護線條實際安裝圖例

補修條

1.適用范圍

適用于纏繞在架空電力線路受損導線或地線外層，確保損傷范圍不致擴大，并恢復其原有的機械強度及導電性能。

2.型式尺寸

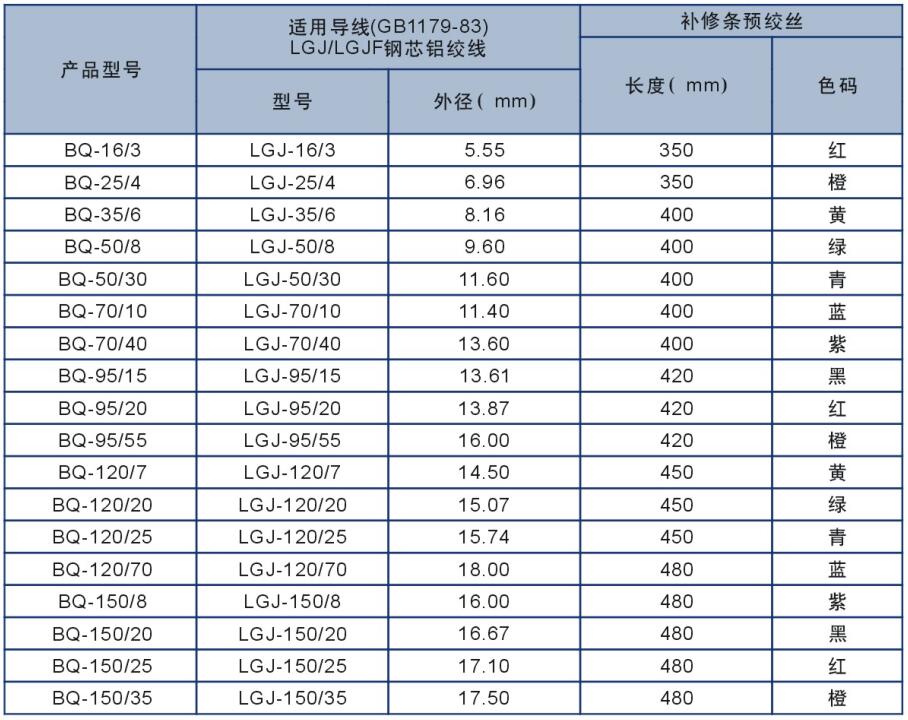

 用于鋼芯鋁絞線的預絞式補修條型號規格

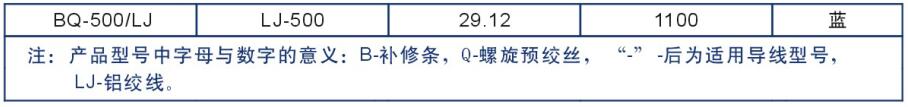

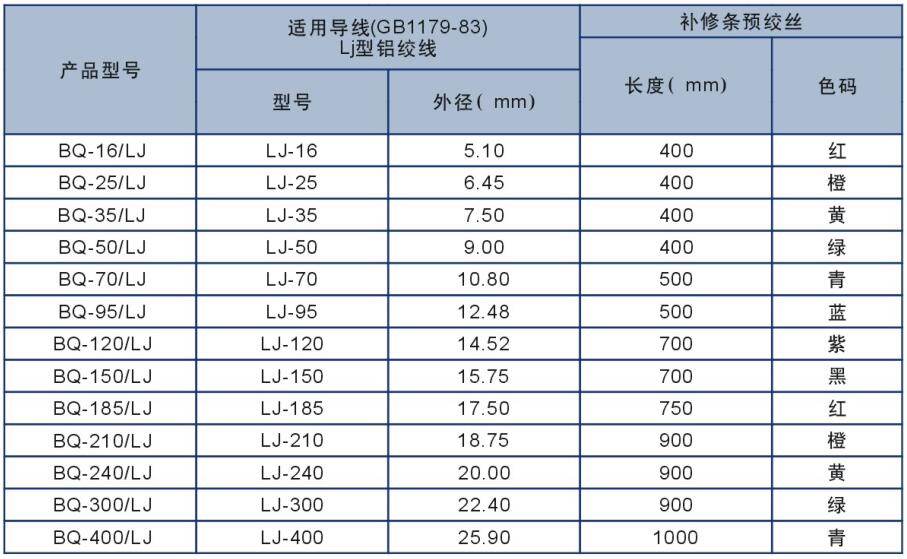

 用于鋁絞線的預絞式補修條型號規格

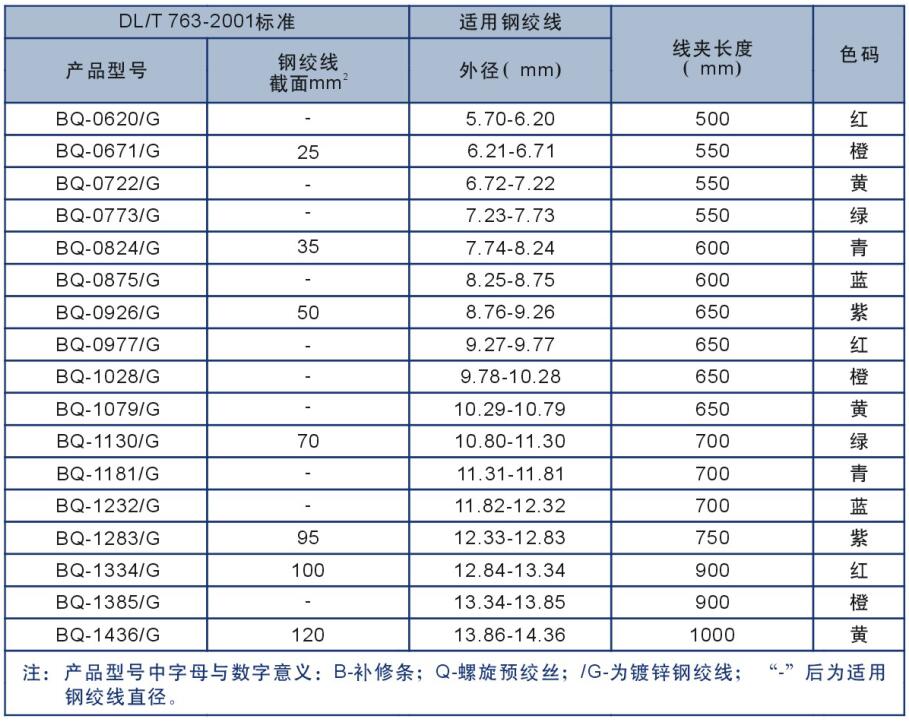

 用于鋼絞線的預絞式補修條型號規格

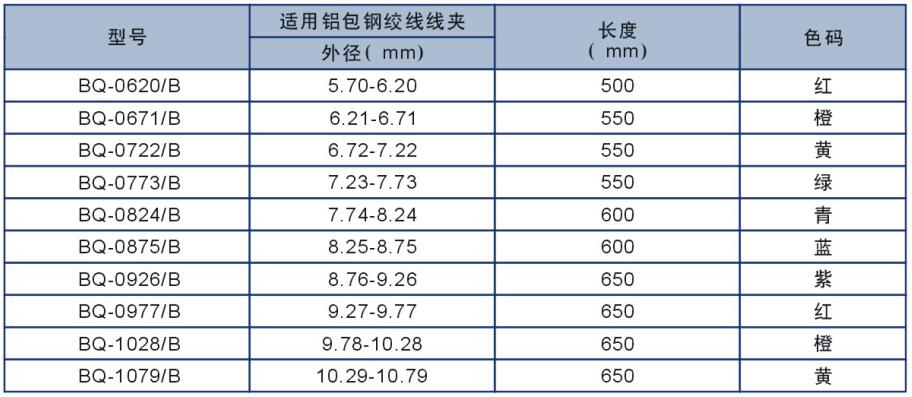

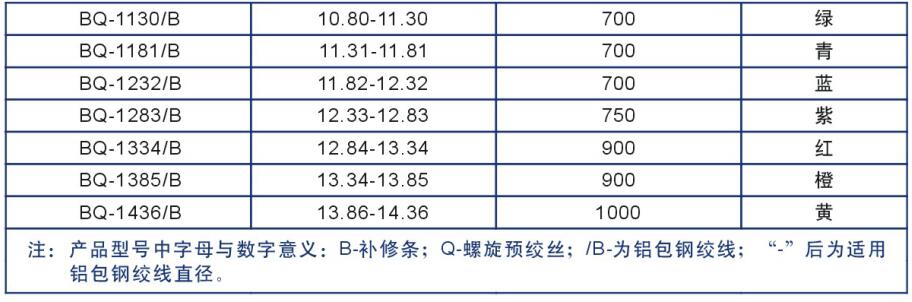

 用于鋁包鋼絞線的預絞式補修條型號規格

3.技術數據

預絞式補修條符合DLT763-2001口架空線路用預絞式金具技術條件口。　

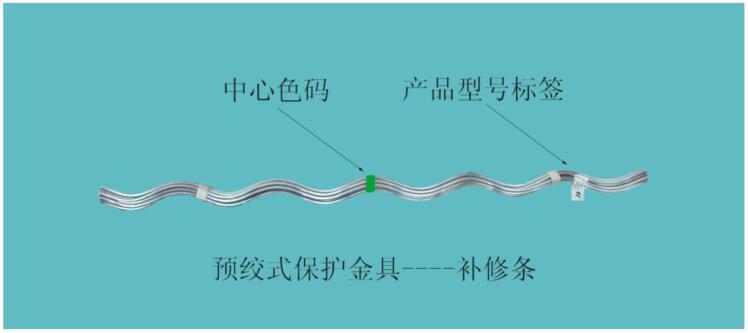

識別與標記

識別標簽——標明了產品的型號、適用導線、生產廠家等。

色碼——定義了適宜的產品尺寸和安裝時的起始位置。

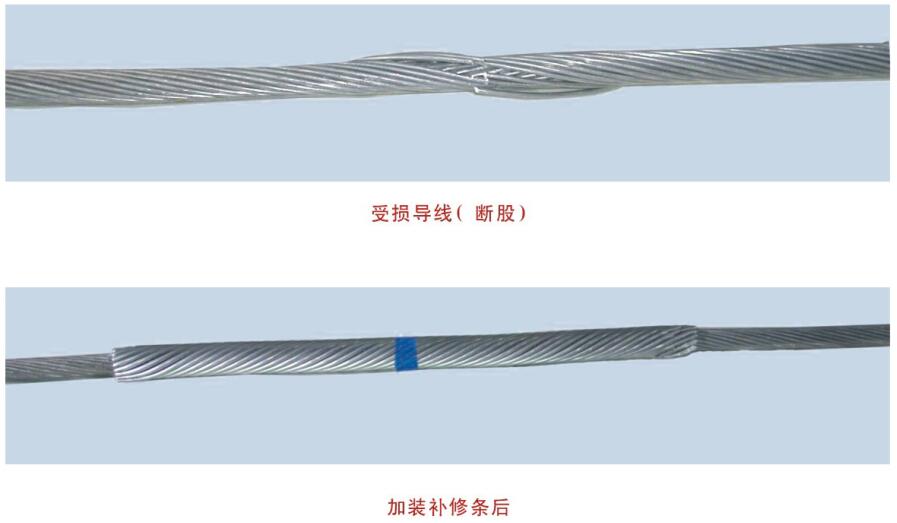

4.預絞式補修條實際安裝圖例

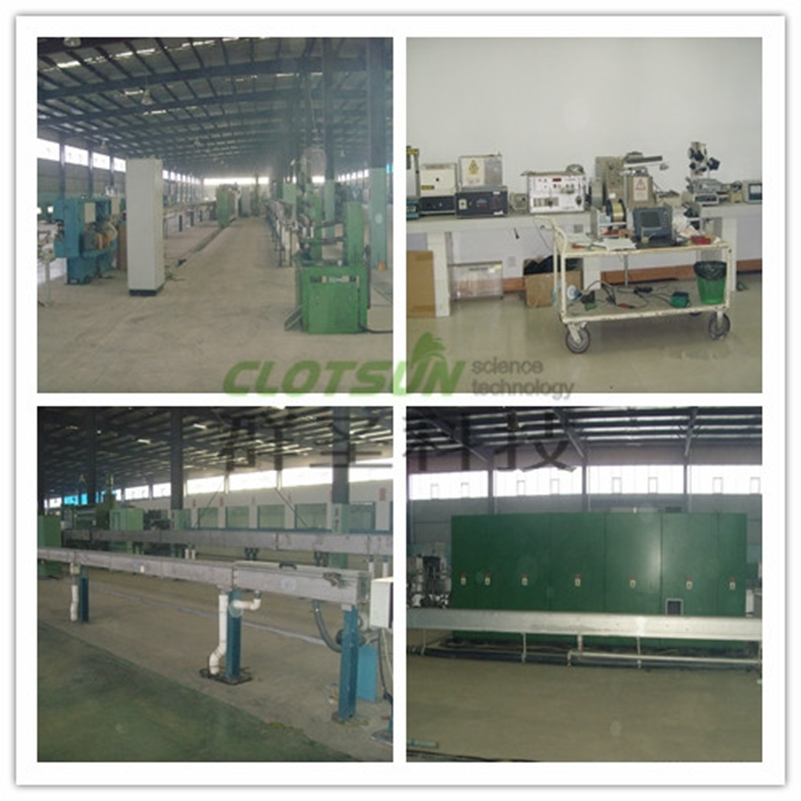

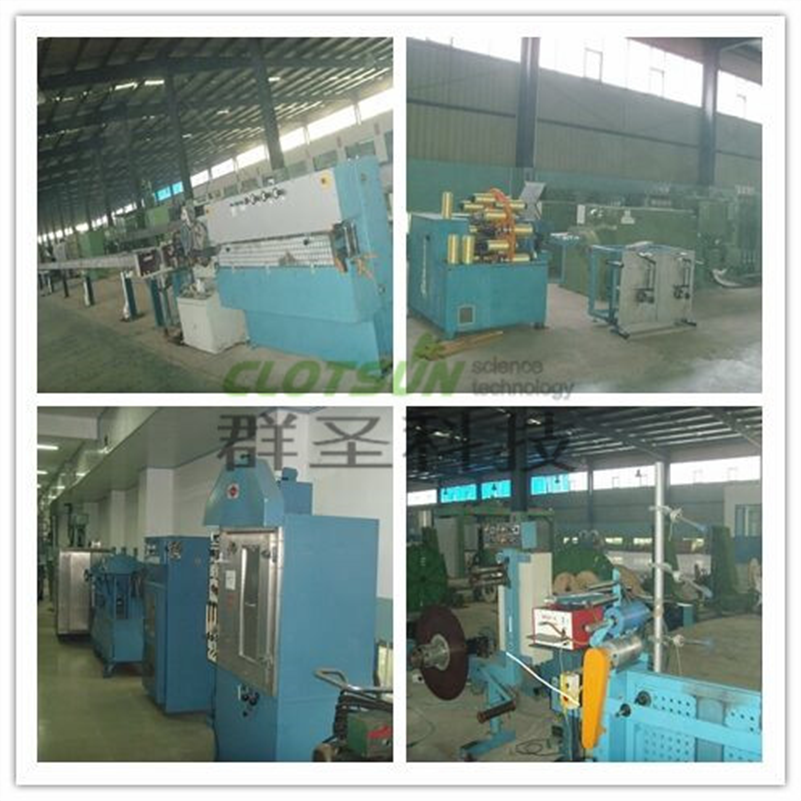

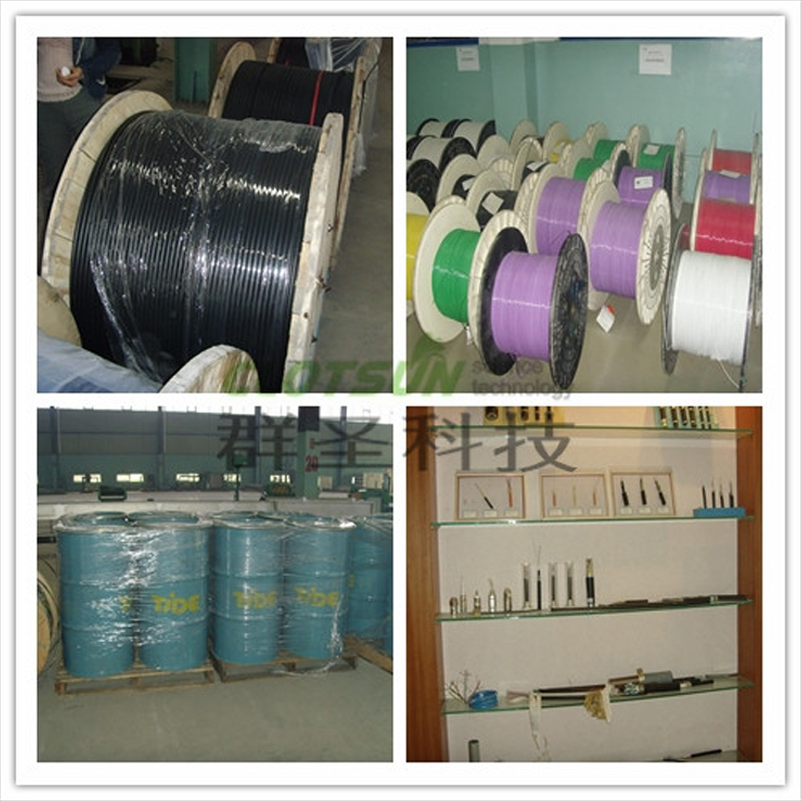

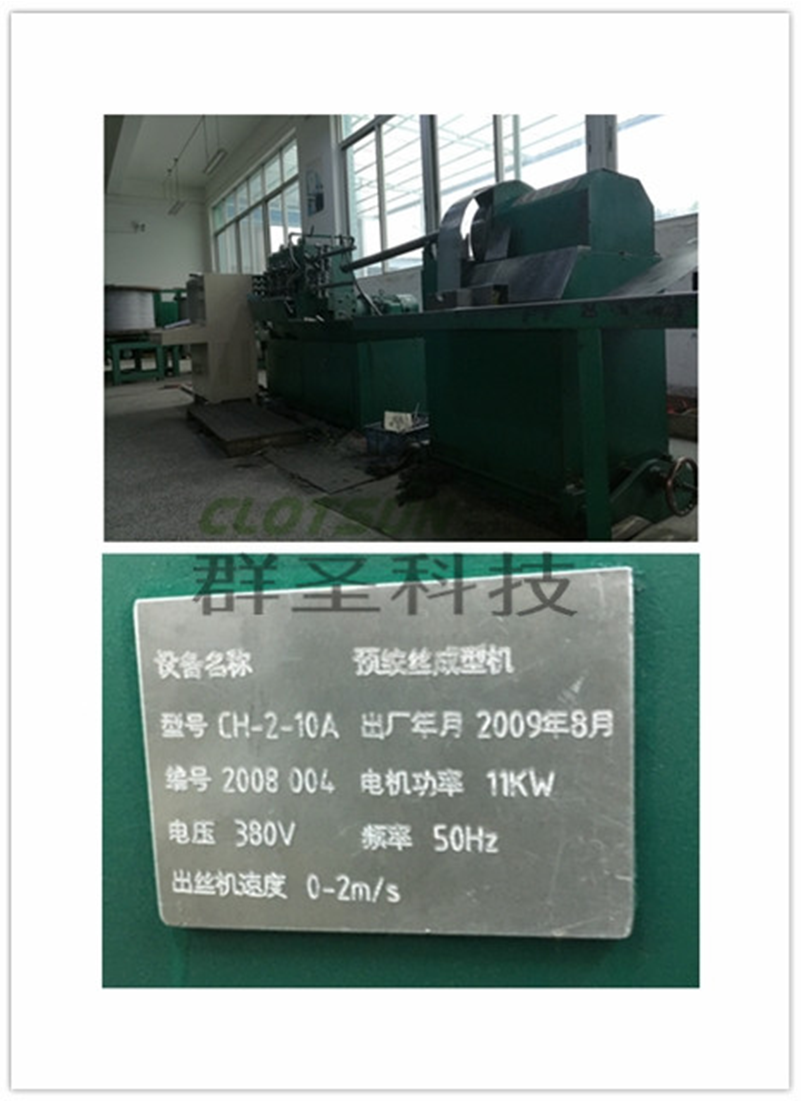

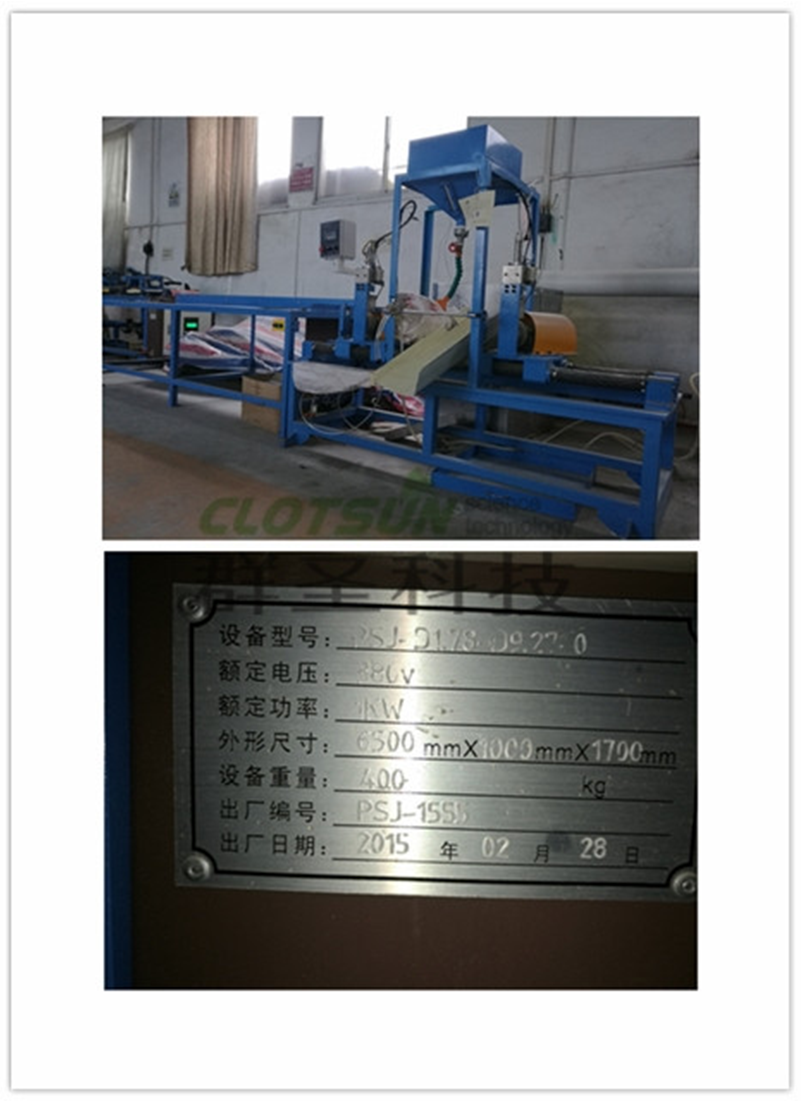

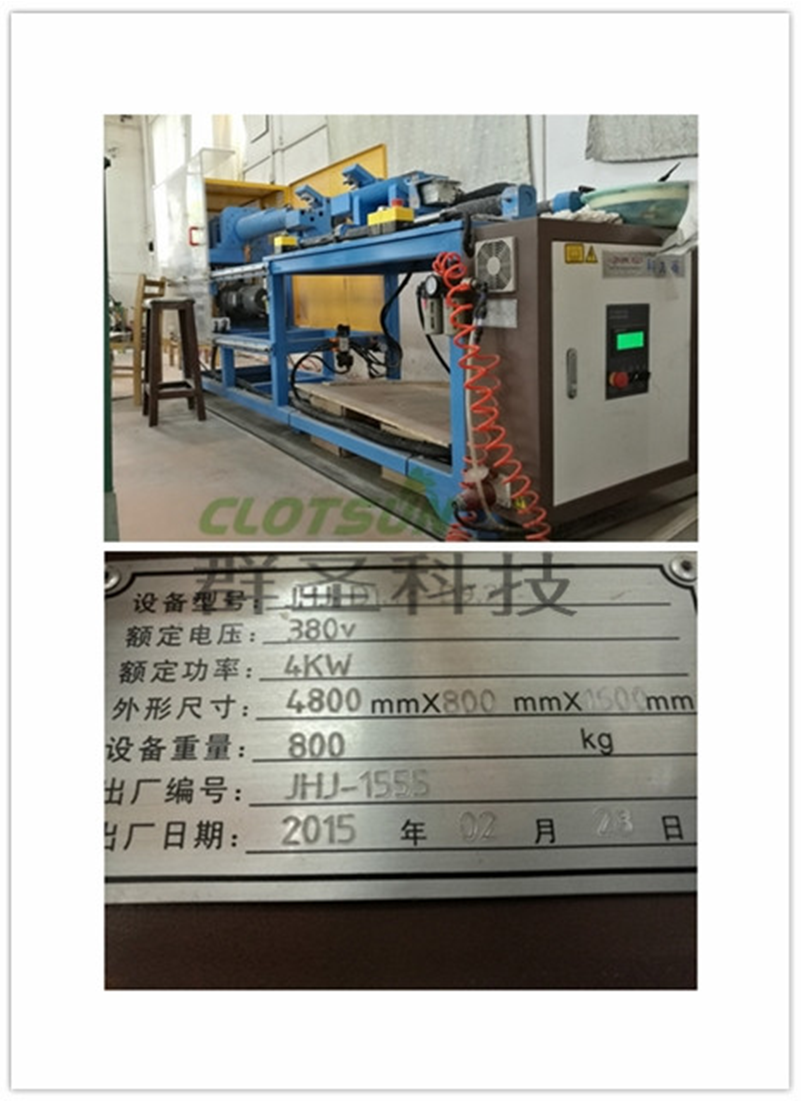

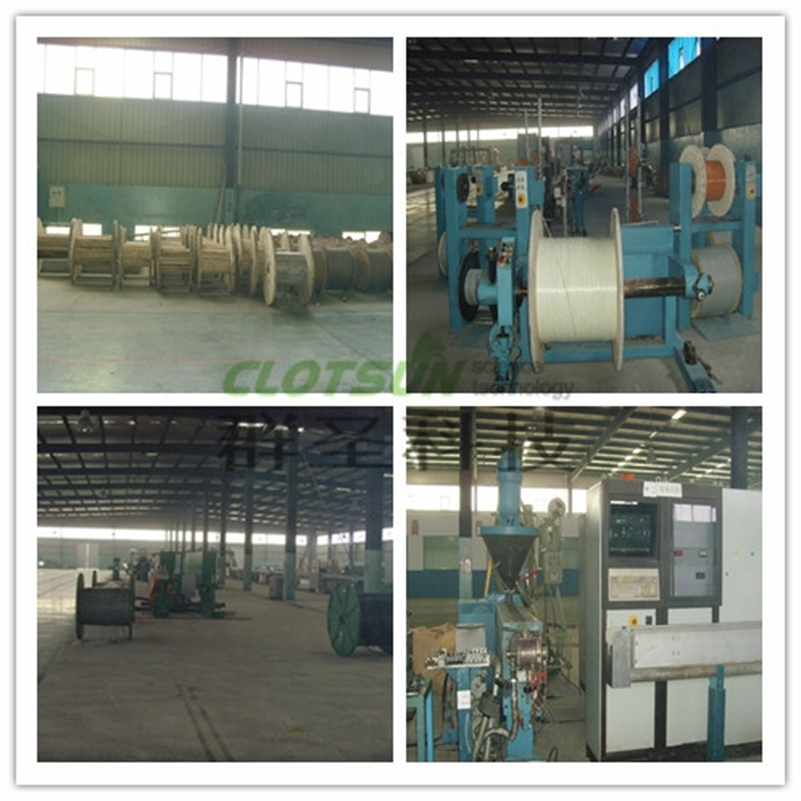

  工廠一景
