技術數據

預絞式耐張線夾符合DLT763-2001《架空線路用預較式金具技術條件》。

用于輸電線路時握力強度95%CUTS;用于配電線路時握力強度>65%CUTS

使用注意事項

本產品宜單次使用，不宣重復使用該產品。

本產品的安裝人員必須經過專業的安裝訓練。

在有輸電線路的區域內使用本產品，必須小心謹鎮慎，嚴格遵守安全規程，以防意外的電氣接觸。

該產品為精密部件，為確保其性能，請妥當包裝、謹鎮搬運及貯存，謹防跌落、沖撞及重壓，以免引起線夾變形或其它部件受損。

本產品結構精巧，安裝簡便。除了可以用平口起子將分支的末端部位分成更小的子?xùn)|外，安裝本產品一般不需要任何常規工具，徒手操作即可。

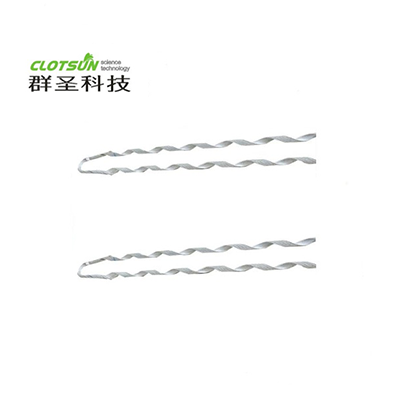

用于導線的預絞式耐張線夾

1.適用范圍

線夾用于架空輸電線路、配電線路上。通過配套連接金具將導線與耐張桿塔達接固定。完全可以替代目前線路上常用的螺栓型、壓縮型及楔型耐張線夾。

2.結構與材料

線夾預線絲是用熱鍍鋅鋼絲或鋁包鋼絲預制成螺旋狀空管，預絞絲按要求的根數粘合成束。螺旋管內表粘有可增加導線與線夾摩擦力的金剛砂，線夾預彎成非絞合環與合環二種U形環。

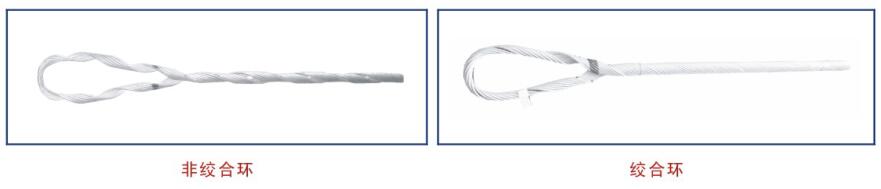

　　非絞合環——適用于小直徑導線

　　絞合環——適用于較大直徑導線

　　識別標簽——標明了線夾的型號、適用導線、生產廠家等。

　　色碼——線夾的輔助標記，定義了適宜的產品尺寸和安裝時的起始位置。

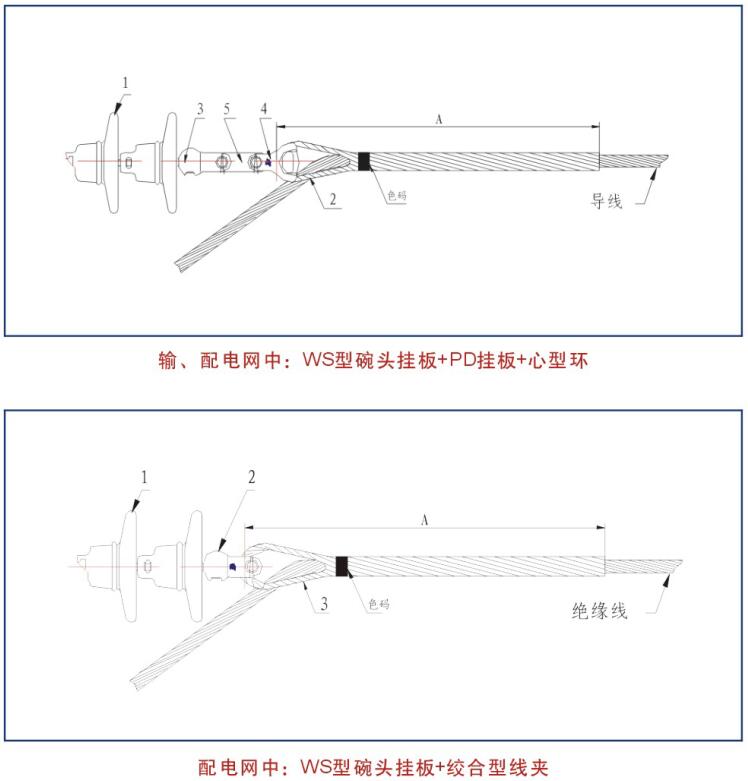

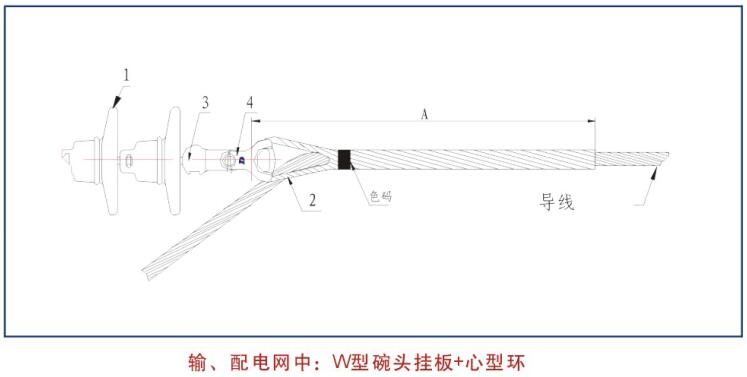

3.線夾與絕緣子的連接方式

 4.型號規格表

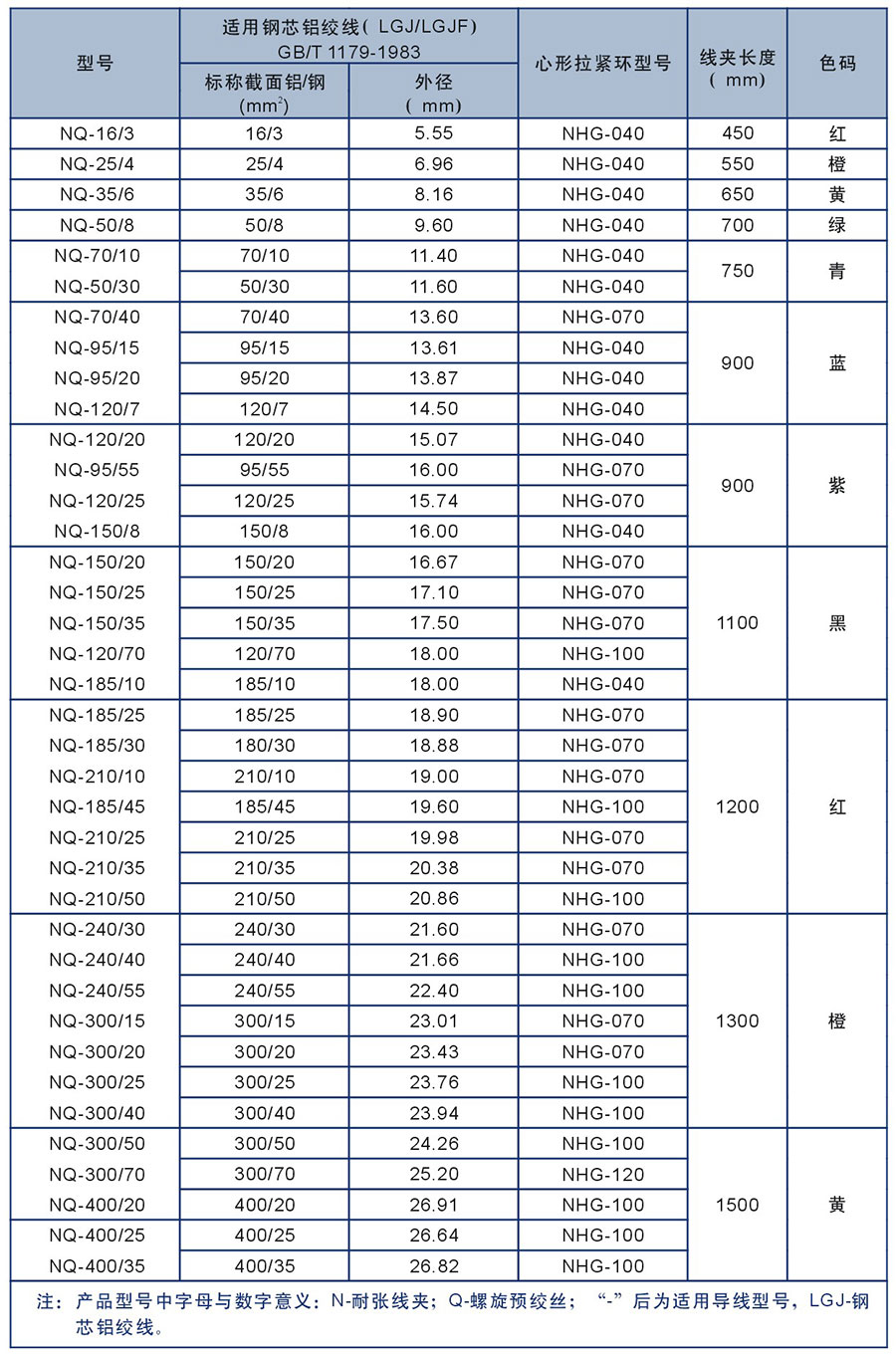

用于鋼芯鋁絞線的預絞式耐張線夾型號規格

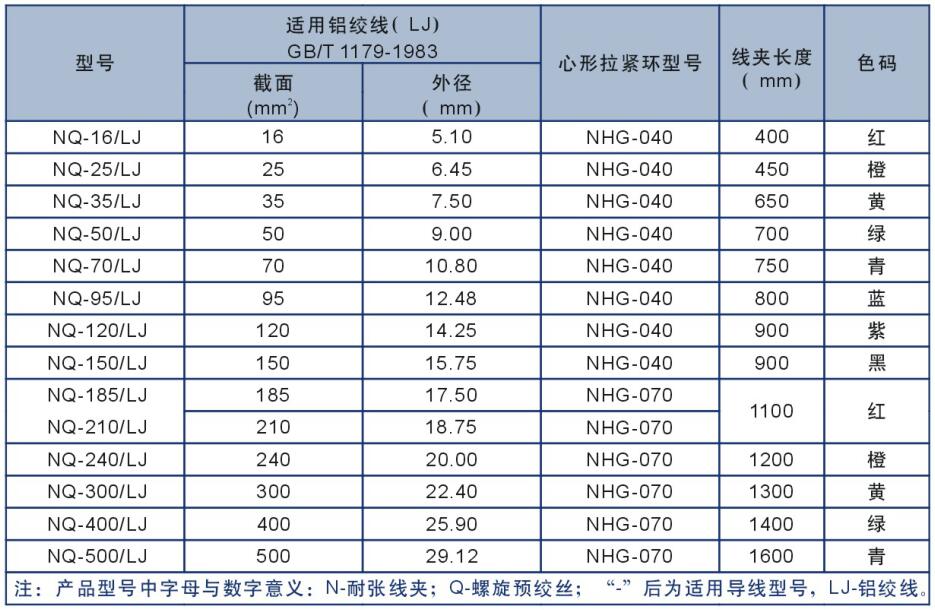

用于鋁絞線的預絞式耐張線夾型號規格

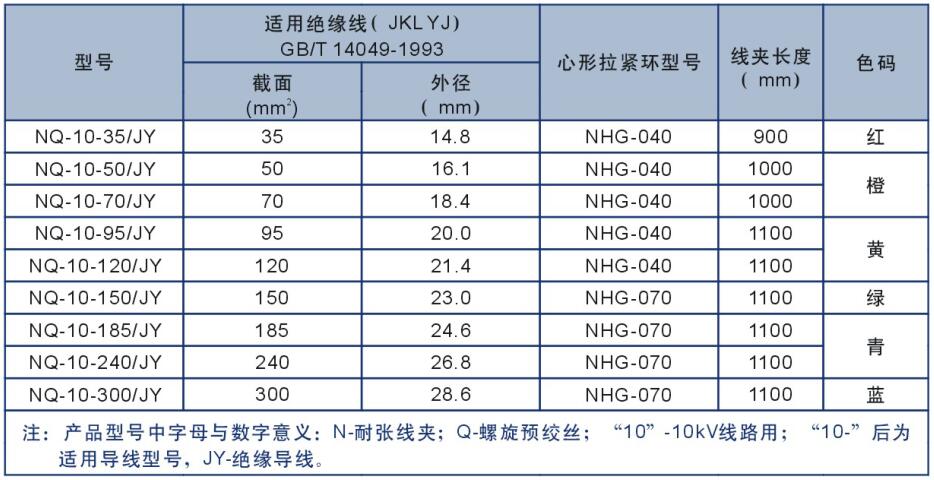

用于10kV絕緣線的預絞式耐張線夾型號規格

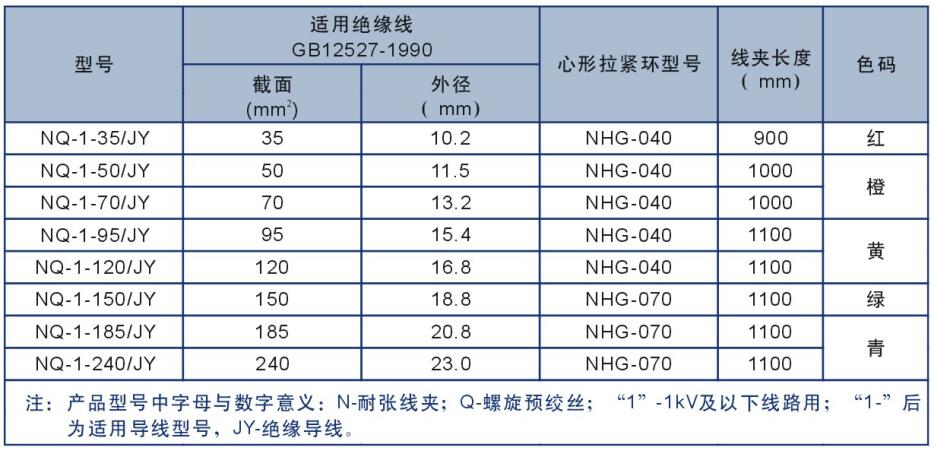

用于1kV及以下絕緣線的預絞式耐張線夾型號規格

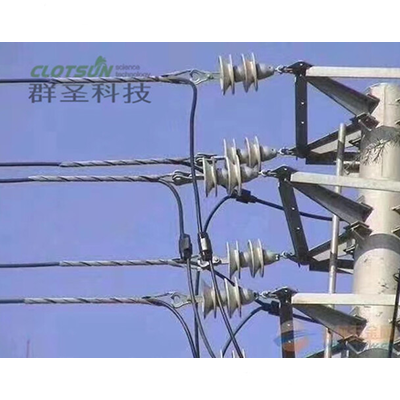

5.實際應用圖例

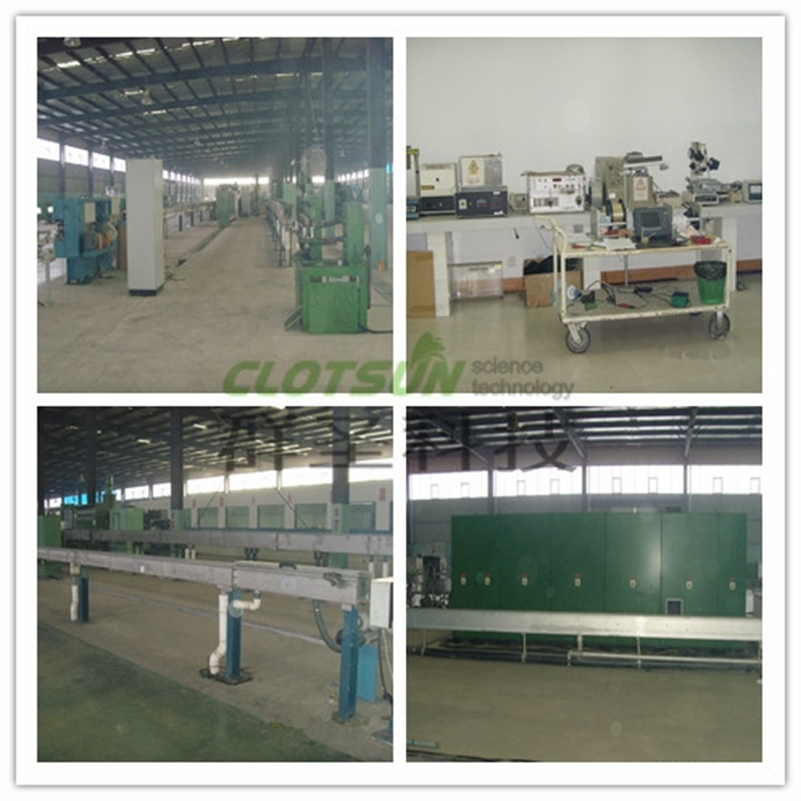

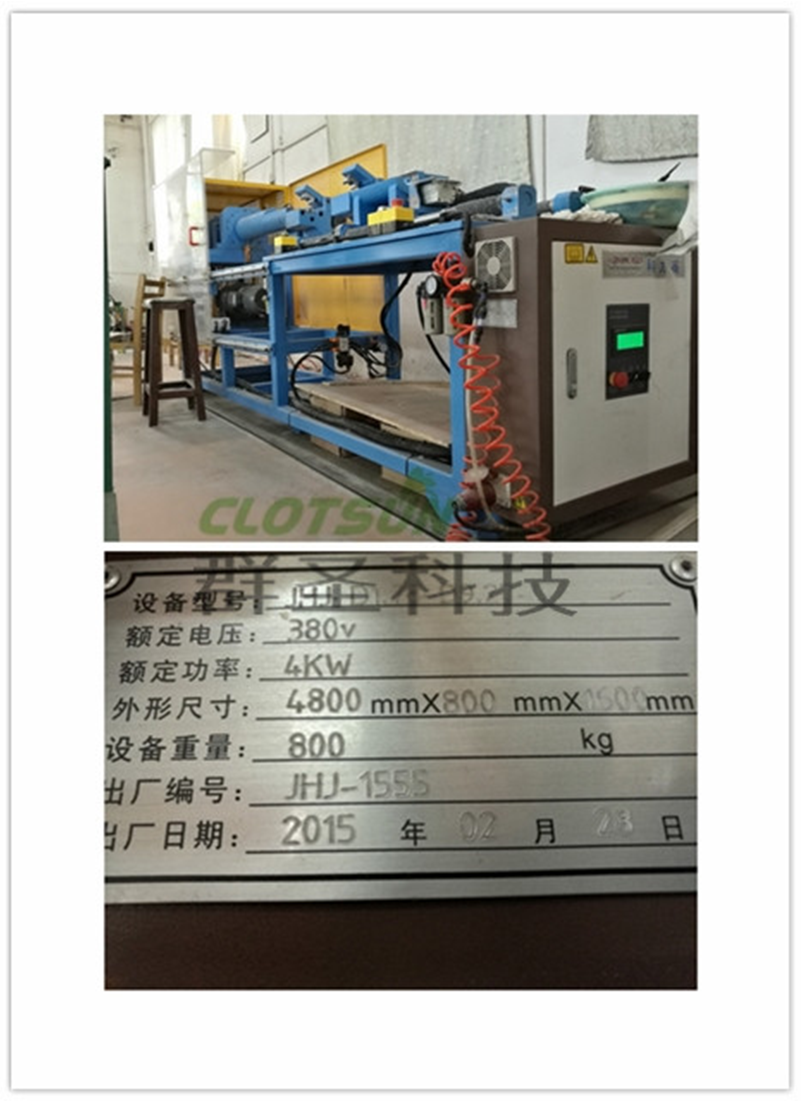

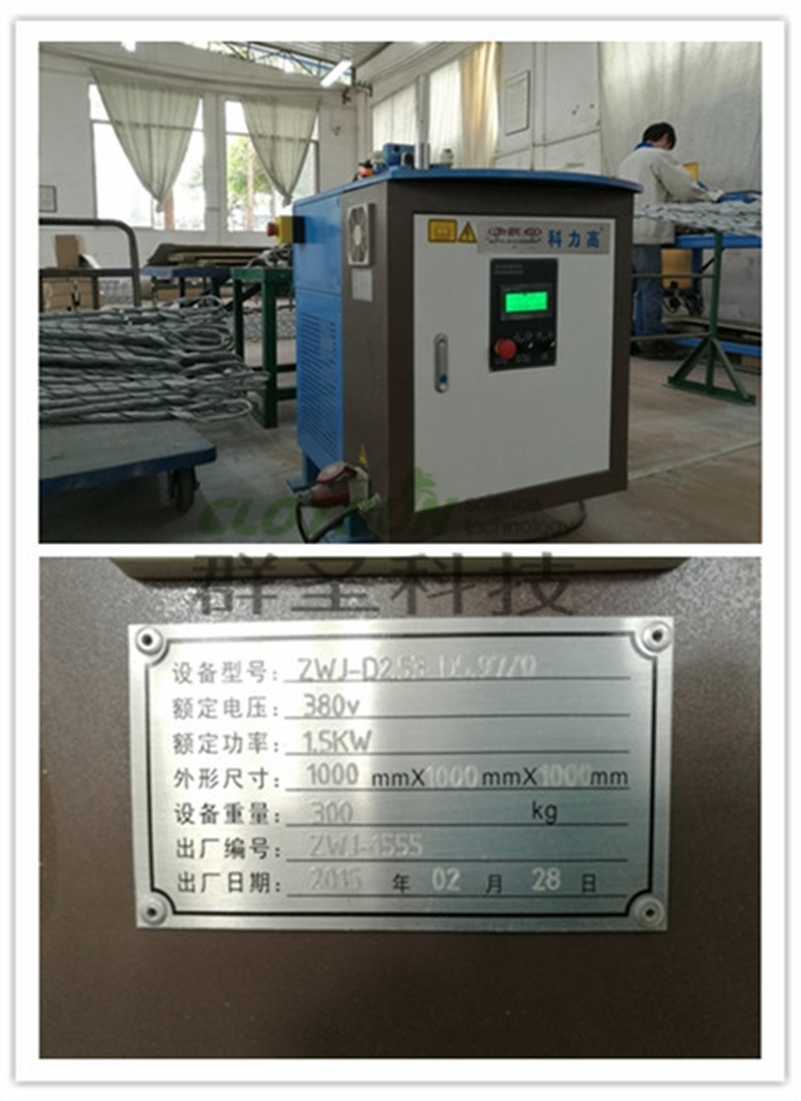

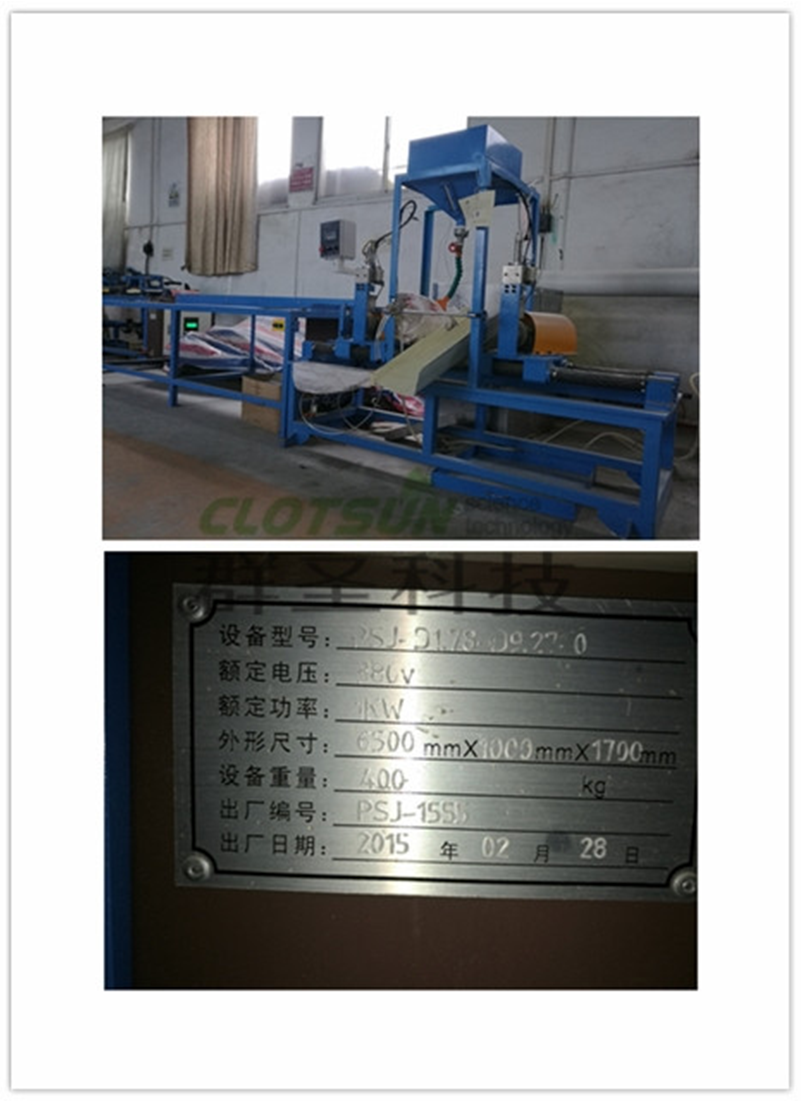

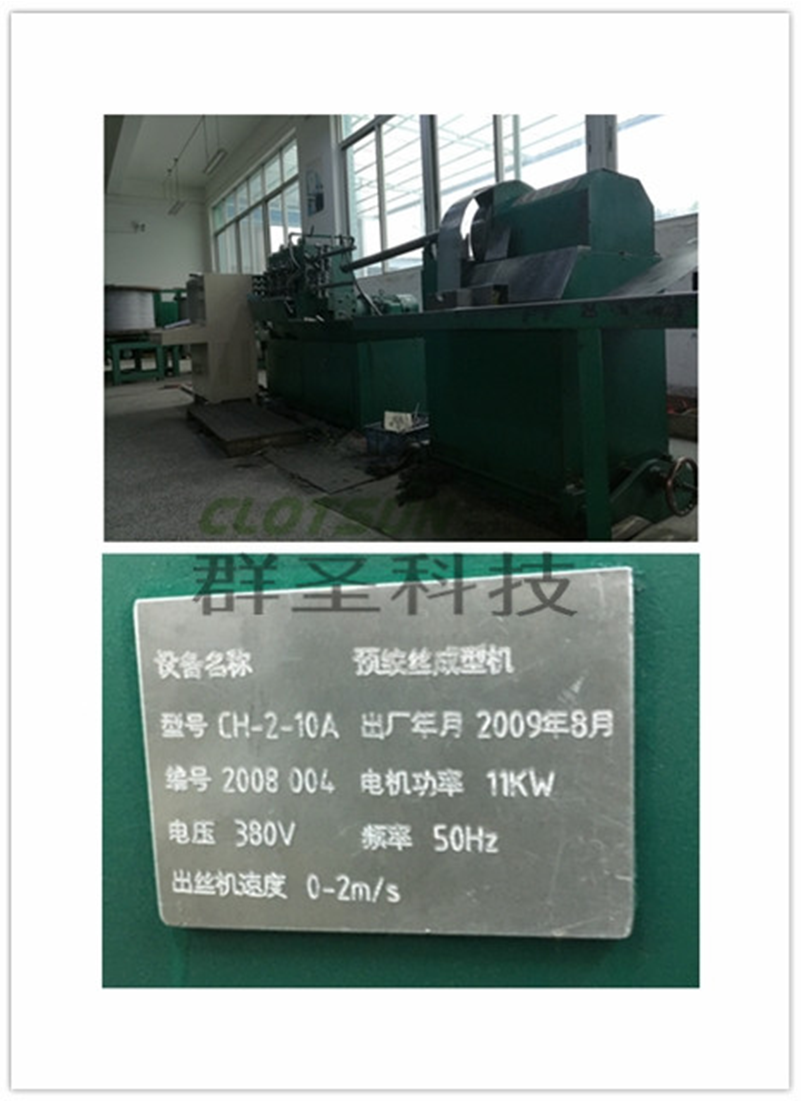

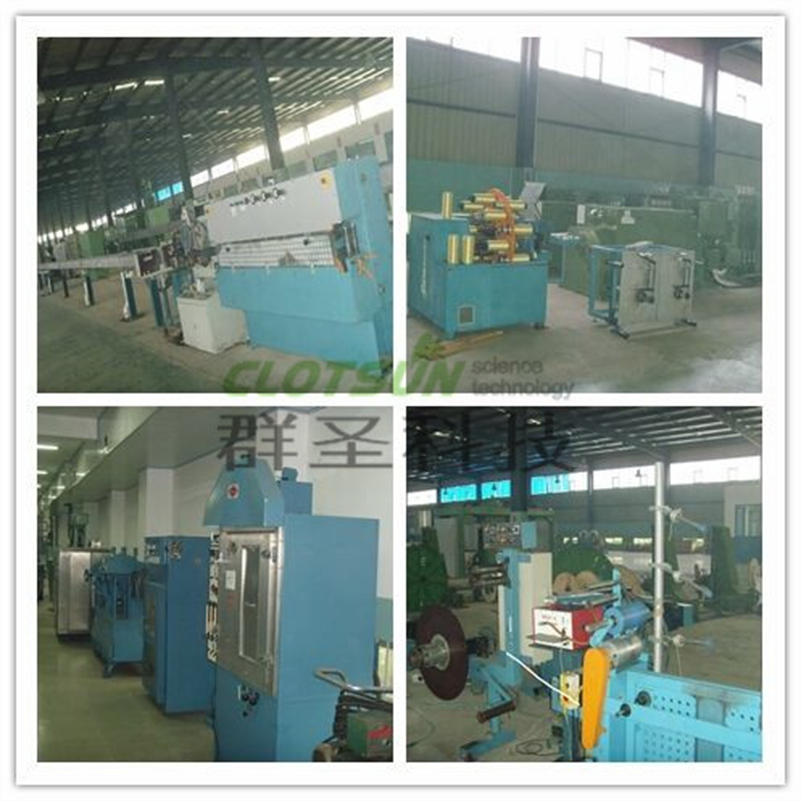

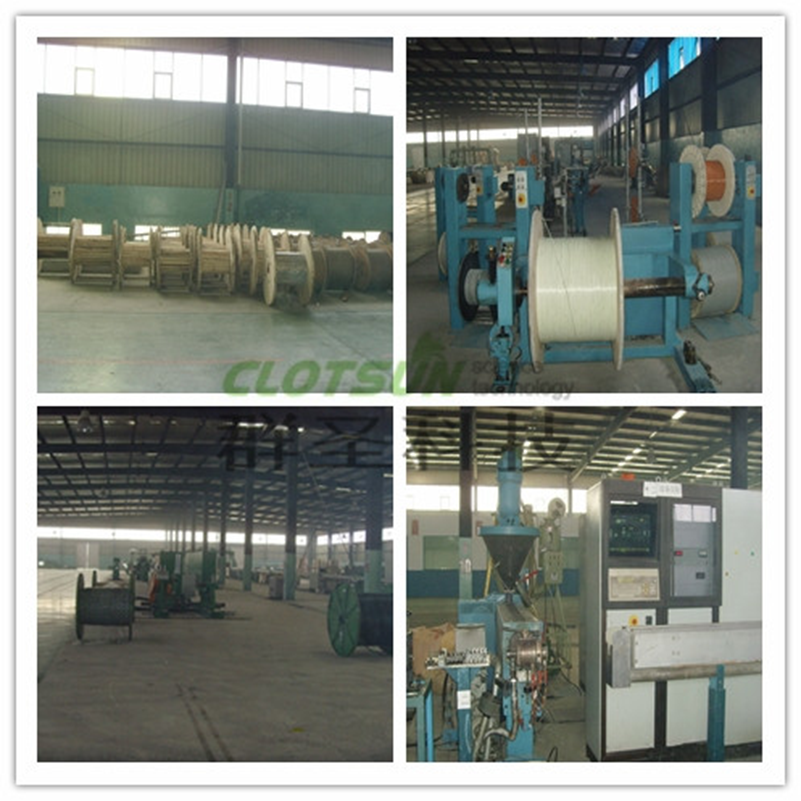

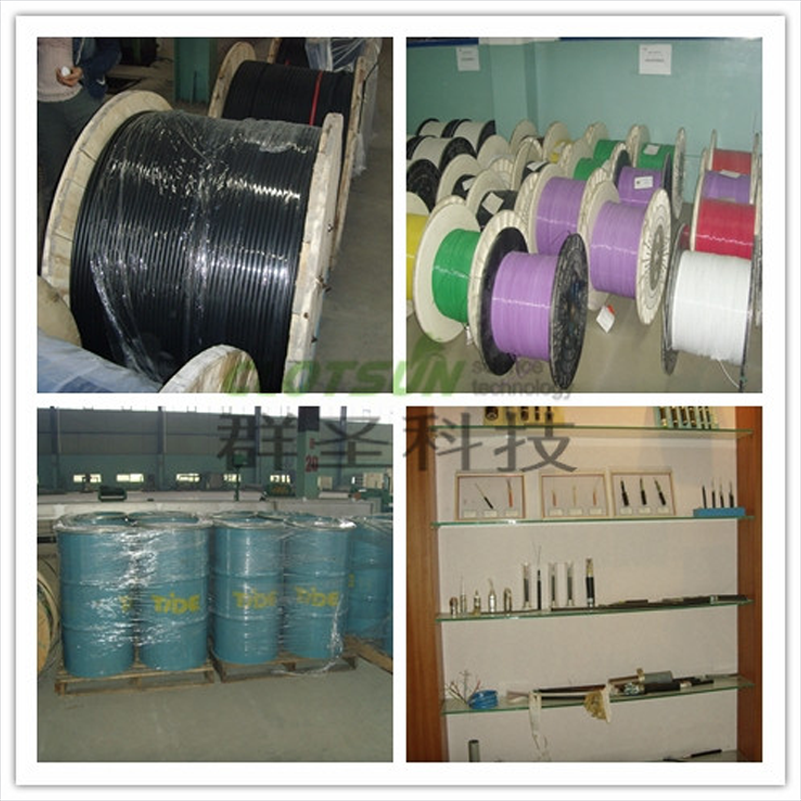

工廠一景
