材料與結構

識別與標記

識別標簽——標明了線夾的型號、適用導線、生產廠家等。

色碼——線夾的輔助標記，定義了適宜的產品尺寸和安裝時的起始位置。

預絞式懸垂線夾使用注意事項

產品宜單次使用，但是除預絞絲外所有組件均可在完好的情況下重復使用。

本產品的安裝人員必須經過專業的安裝訓練。

在有輸電線路的區域內使用本產品，應嚴格遺守有關安全規程，以防意外的電氣接觸。

本產品僅能用于類型和尺寸都滿足設計要求的導線、地線。為了產品性能的充分發揮和保證安全，在安裝前應確認線夾與導線、地線的正確匹配。

該懸垂線夾為精密部件，為確保其性能，請妥當包裝、謹慎搬運及貯存，謹防跌落、沖撞及重壓，以免引起線夾變形或其它部件受損。

如有任何疑問，請與公司技術部聯系。

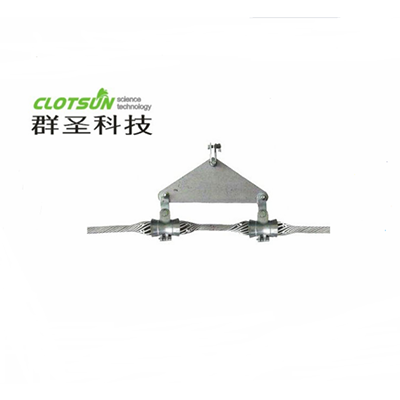

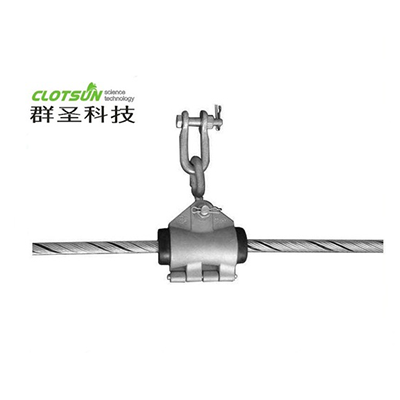

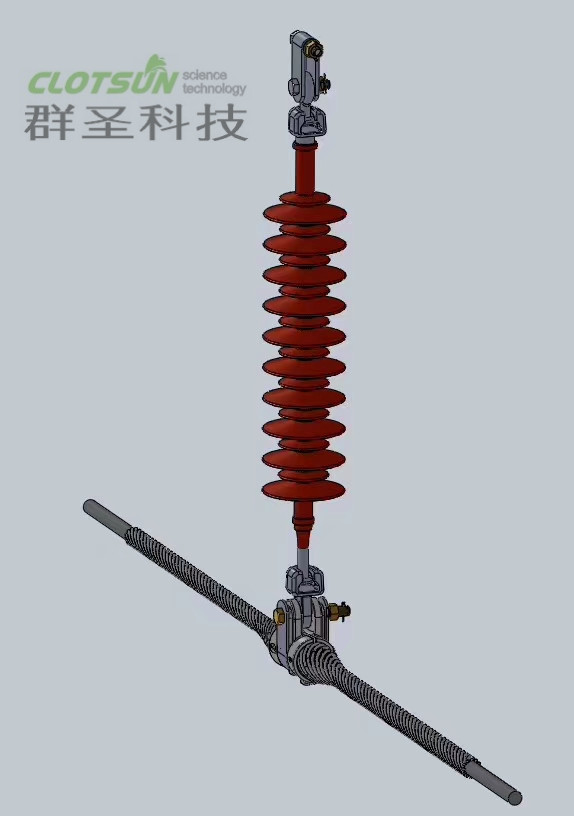

用于導線的預絞式懸垂線夾

1.適用范圍

本預絞式懸垂線夾適用于架空電力線路直線桿塔上懸掛導線(鋼芯鋁較線、鋁較線等)。

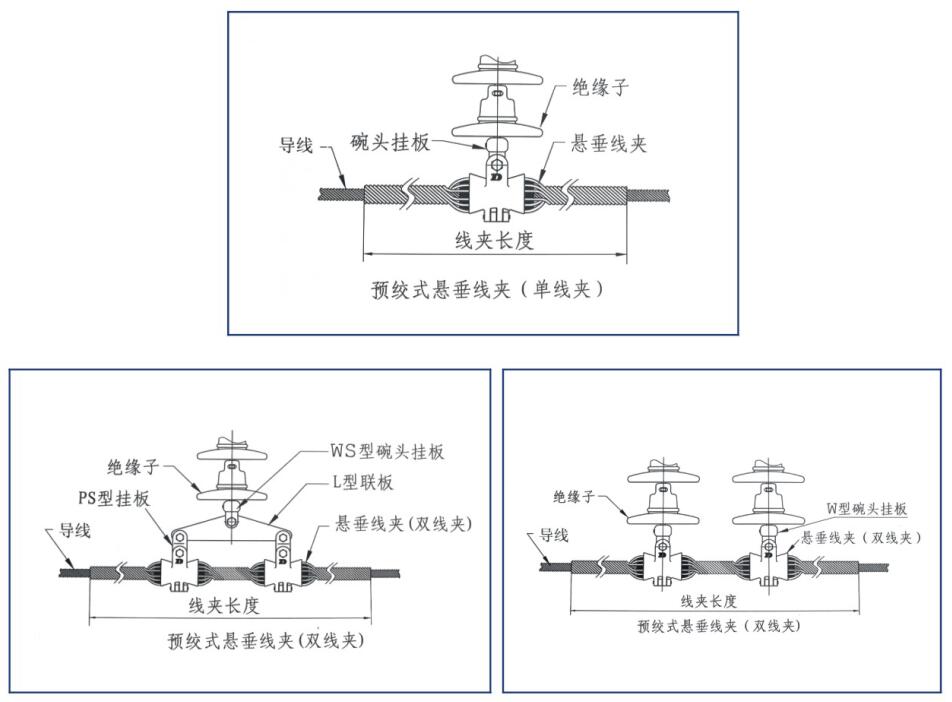

2.連接方式

3.用于導線的預絞式懸垂線夾型號規格

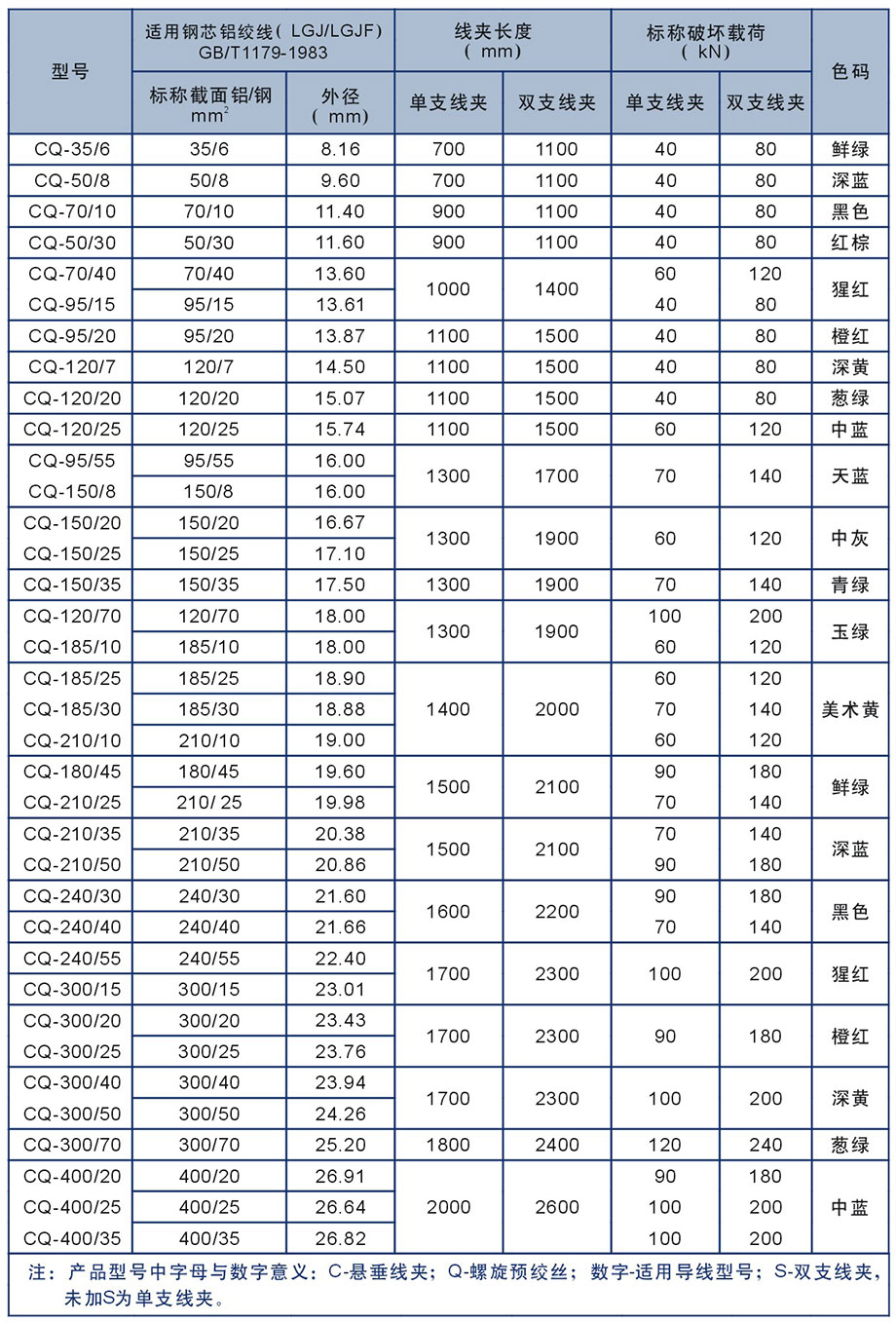

用于鋼芯鋁絞線的預絞式懸垂線夾型號規格

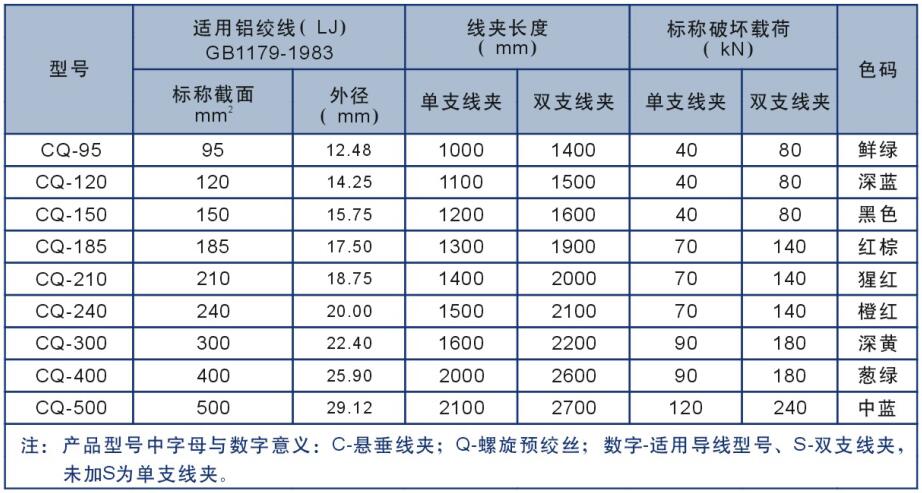

用于鋁絞線的預絞式懸垂線夾型號規格

4.技術數據

①預絞式懸垂線夾符合DLT763-2001《架空線路用預絞式金具技術條件》。

②鋼芯鋁絞線鋁鋼截面比>17時，握力強度14%CUTS(線計算拉斷力

鋼芯鋁絞線鋁鋼截面比4.0-4.5時，握力強度18%CUTS(絞線計算拉斷力);

鋼芯鋁絞線鋁鋼截面比5.0-6.5時，握力強度20%CUTS(絞線計算拉斷力

鋼芯鋁絞線鋁鋼截面比7.0-8.0時，握カ強度22%CUTS(絞線計算拉斷力);

鋼芯鋁絞線鋁鋼截面比11.0-20.0時，握力強度24%CUTS(絞線計算拉斷力。

用于鋁袋線的懸垂線夾握力強度24%CUTS(絞線計算拉斷力)

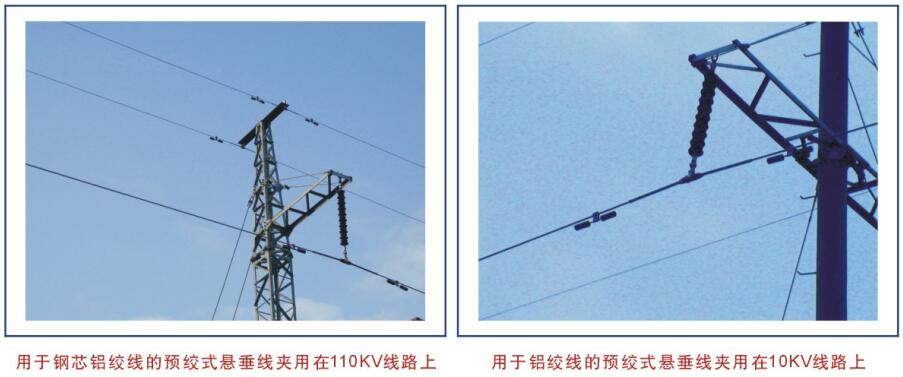

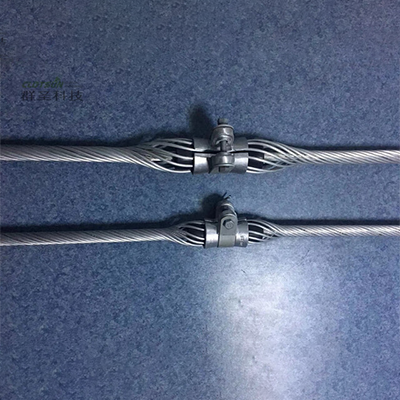

5.用于導線的預絞式懸垂線夾實際應用圖例

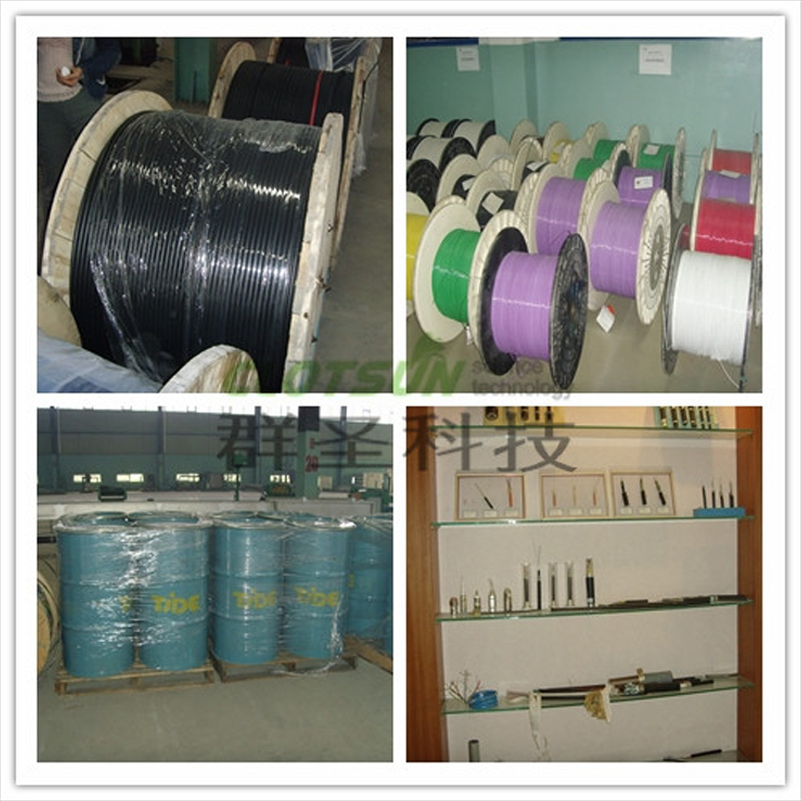

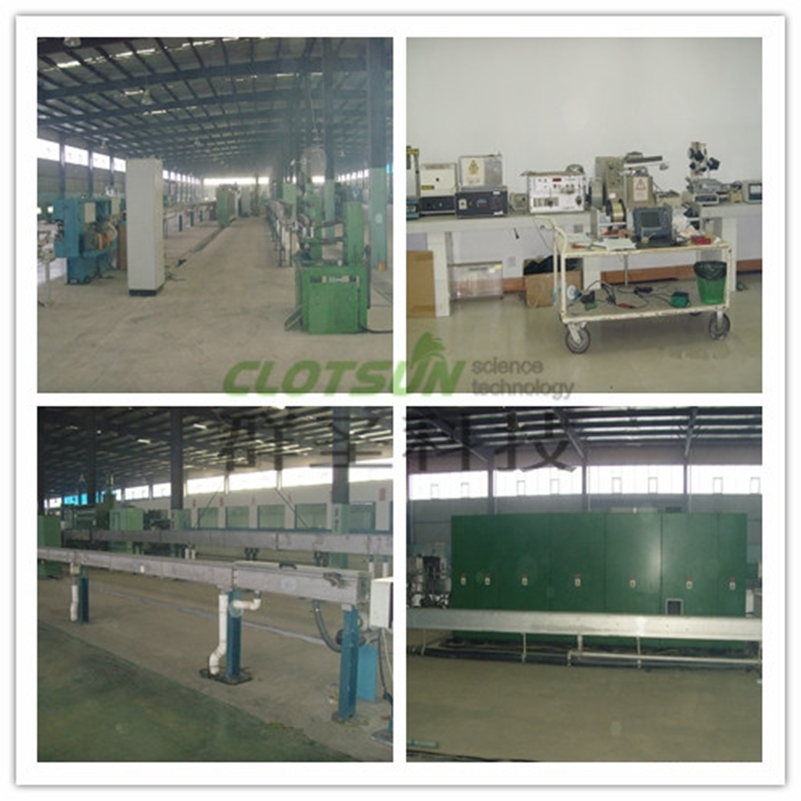

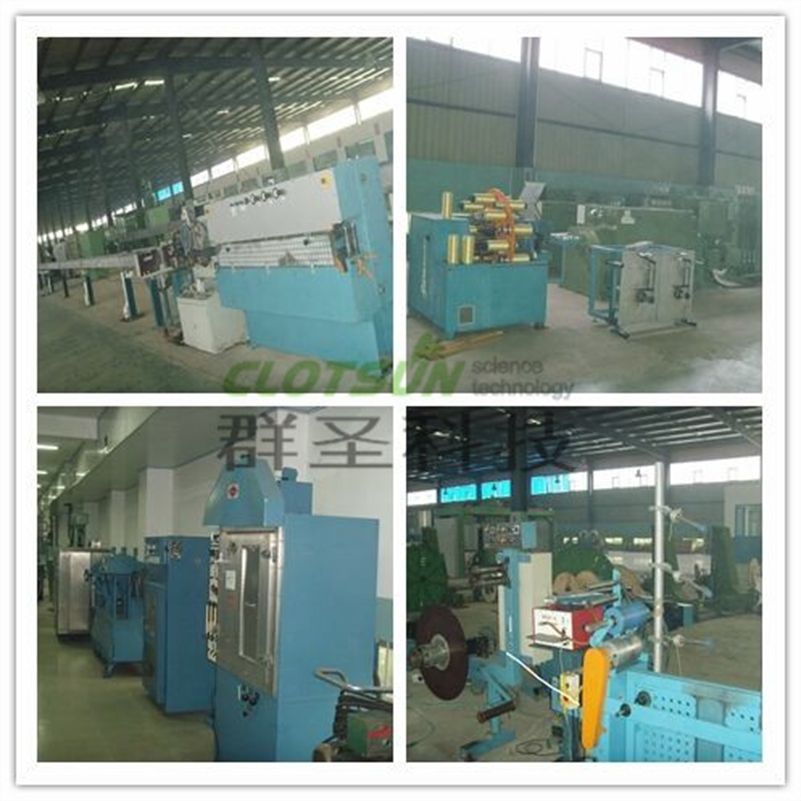

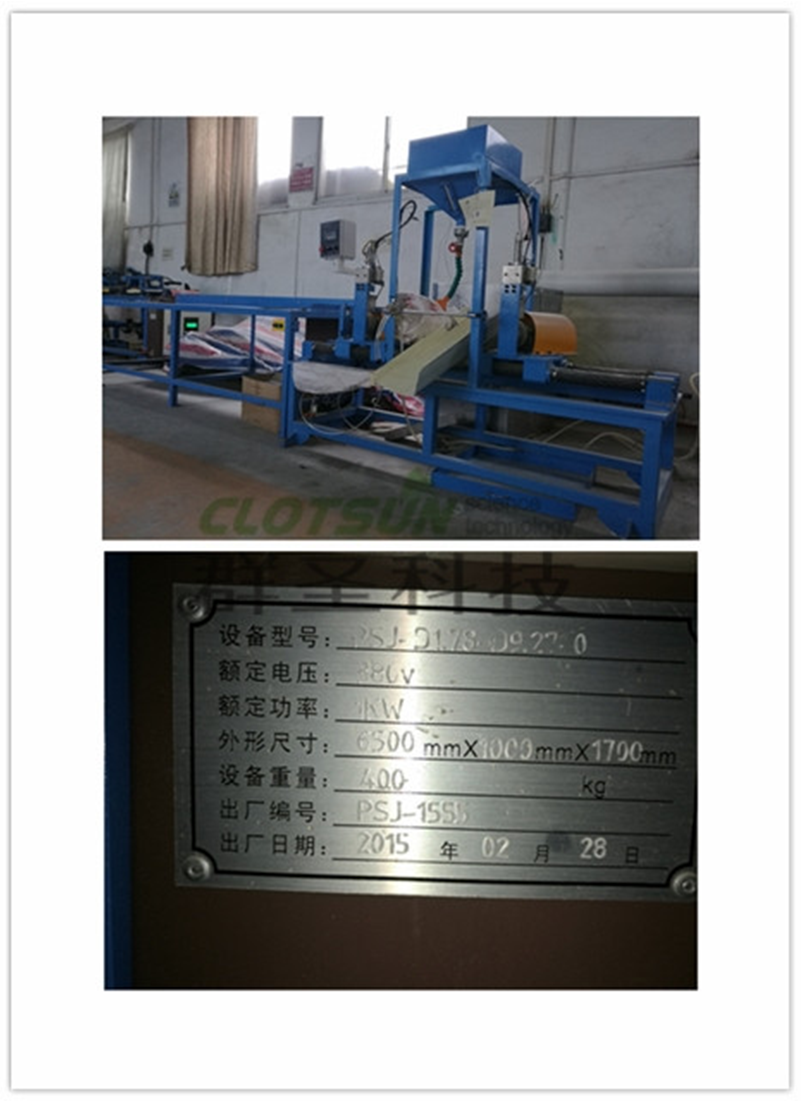

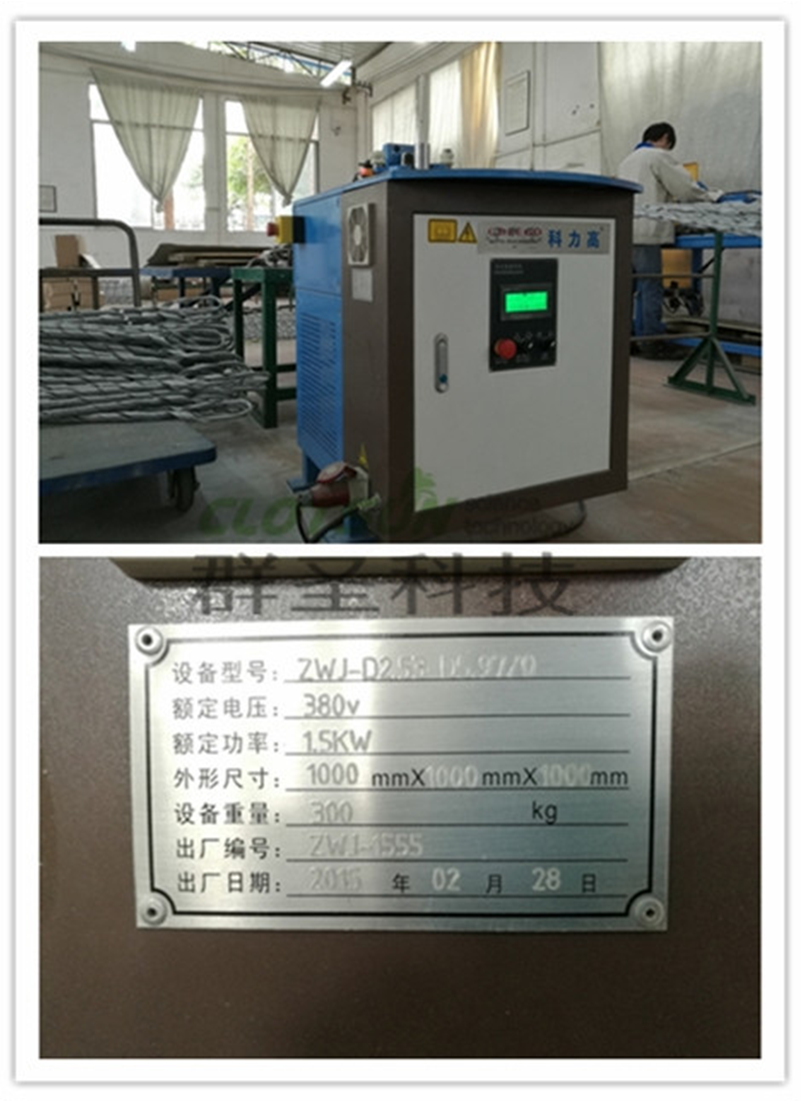

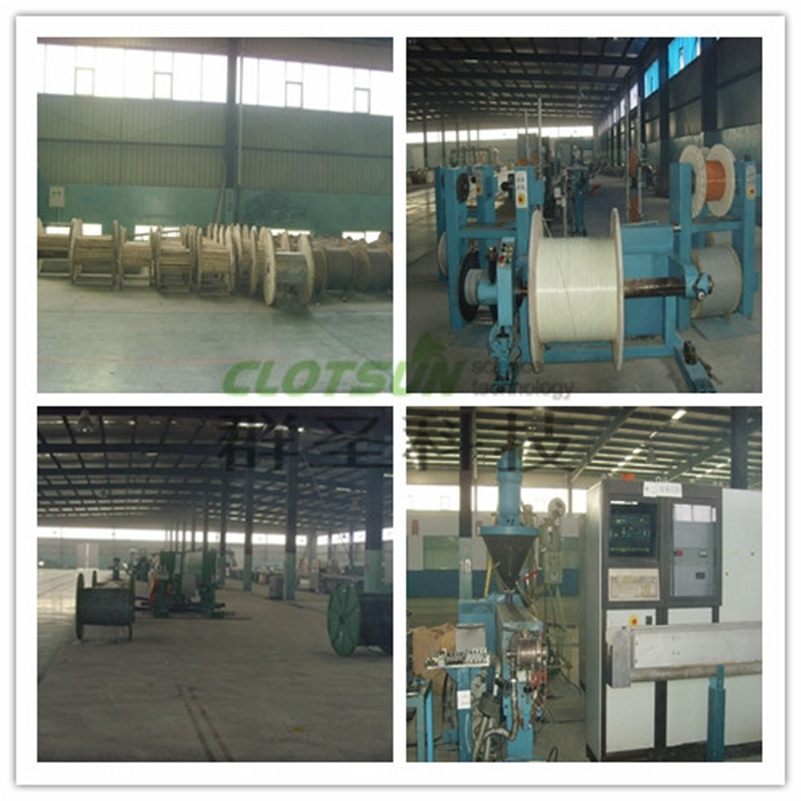

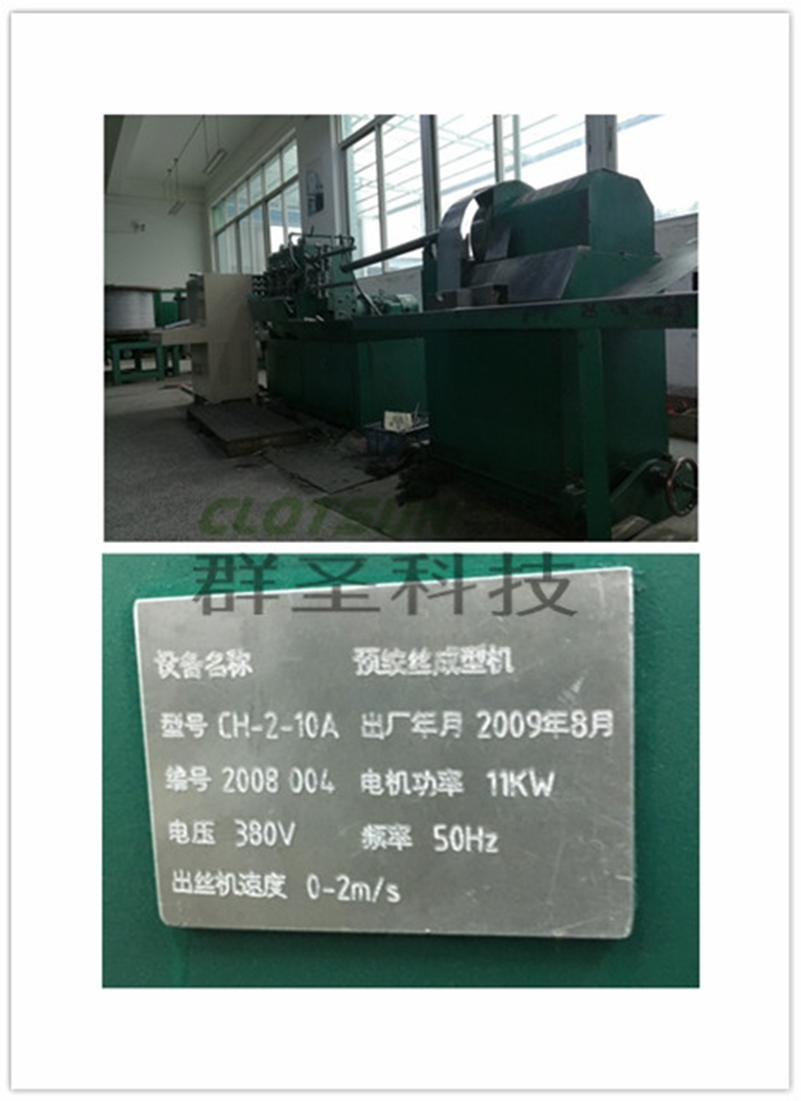

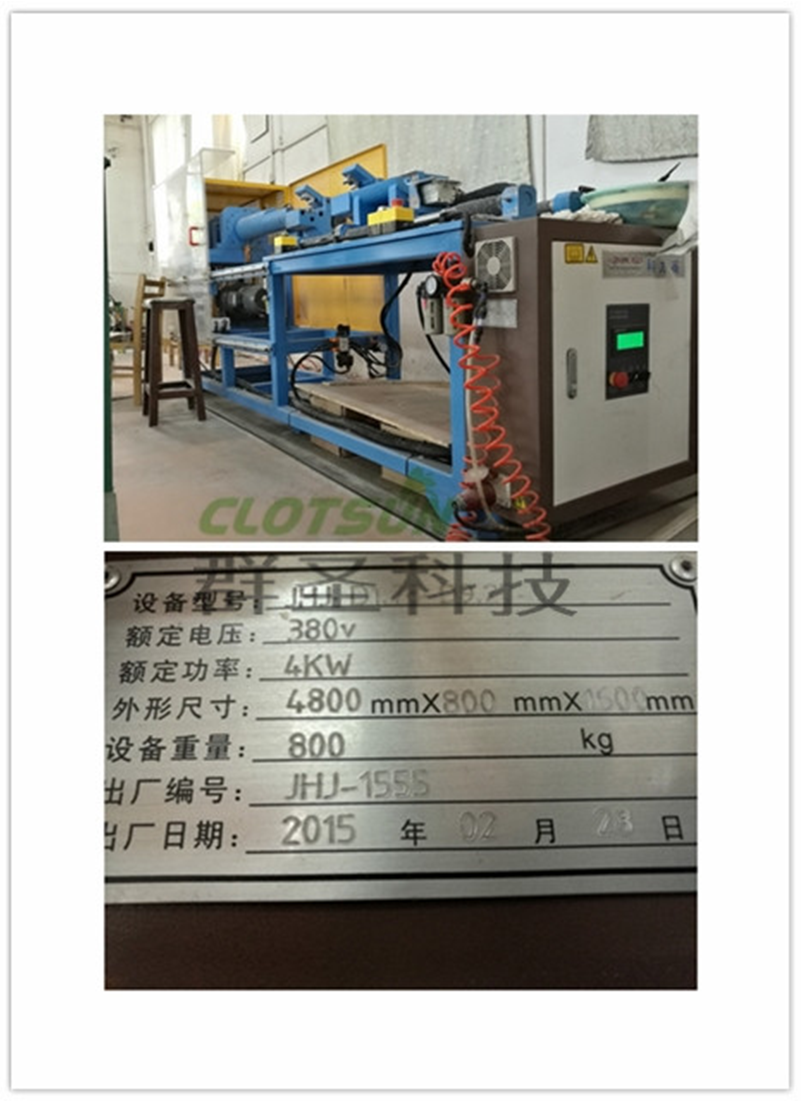

工廠一景
