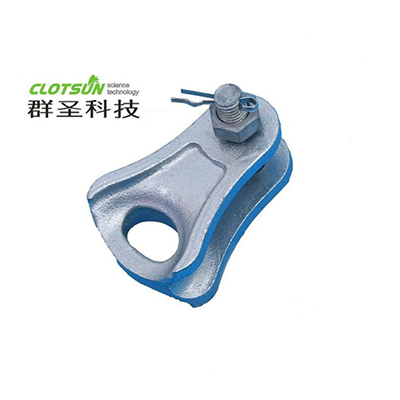

心形拉緊環

心形拉緊環為預絞式耐張線夾的配套使用件(需單獨訂購)，適用于預絞式耐張線夾與耐張絕緣子串的連接，以實現導線、地線、拉線在架空輸電線路、配電線路和變電所耐張桿塔上的固定。

1.適用范圍

本心形拉緊環與預絞式耐張線夾配套，用于架空輸電線路、配電線路和變電所在耐張桿塔上固定導線、地線、拉線等。

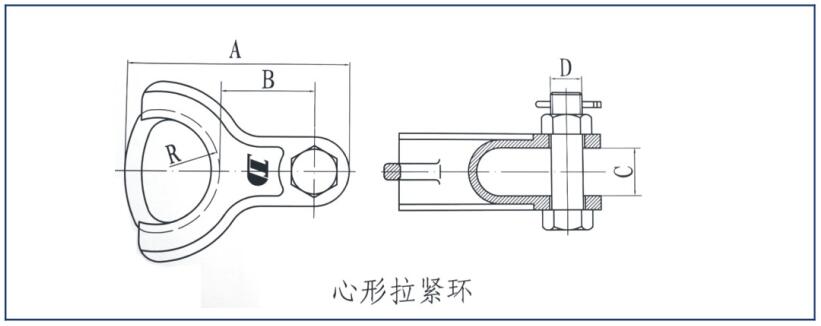

2.型式尺寸

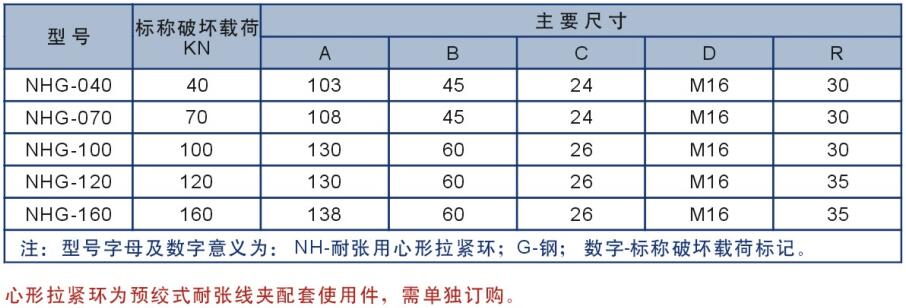

 預絞式耐張線夾用心形拉緊環型號規格

3.技術數據

心形拉緊環一般技術條件符合GB2314-1997《電力金具通用技術條件》。

心形拉緊環標稱破壞載荷符合GB/T2315-2000《電力金具標稱破壞荷載及連接型式尺寸》。

材料與結構:

心形拉緊環本體-…熱鍍鋅精密鑄鋼件，能夠容納并且恰好嵌滿耐張線夾絞合彎頭部位形成的U形絞環，既保護了耐張線夾，又完成耐張線夾與耐張絕緣子串及桿塔的連接。

螺栓——符合DLT764.1-2001《電力金具專用緊固件六角頭帶銷孔螺栓》。

閉口銷——符合DLT764.2-2001《電力金具專用緊固件閉口銷》

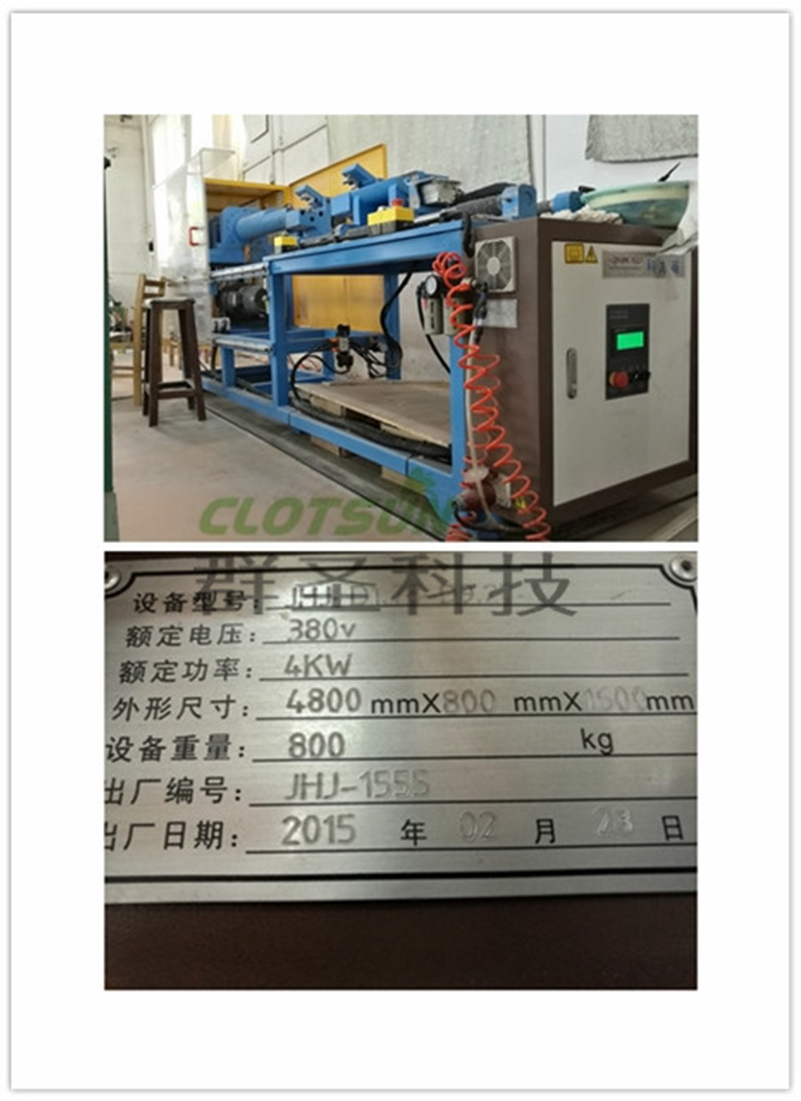

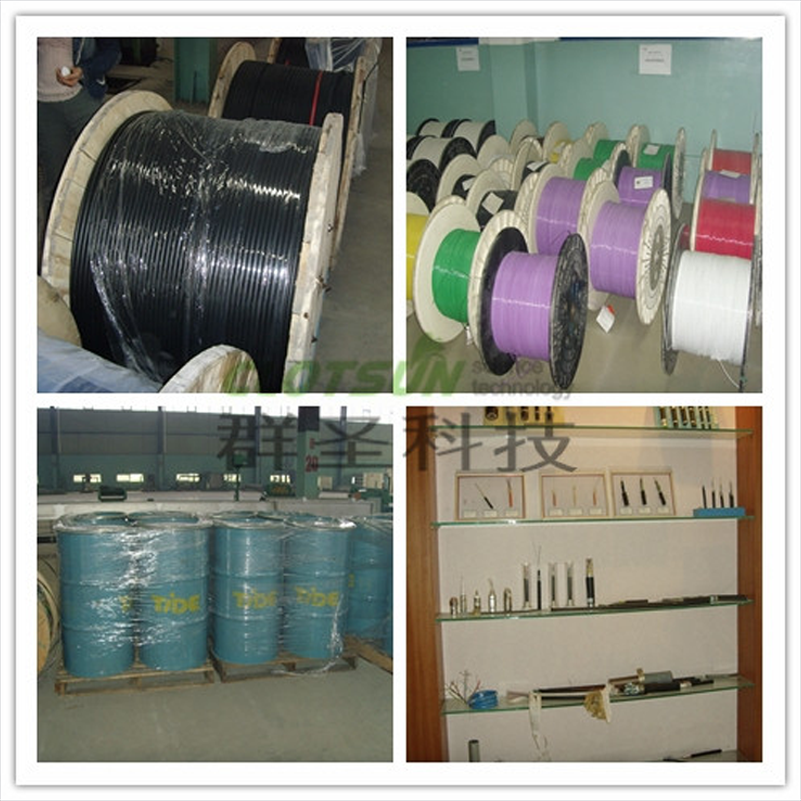

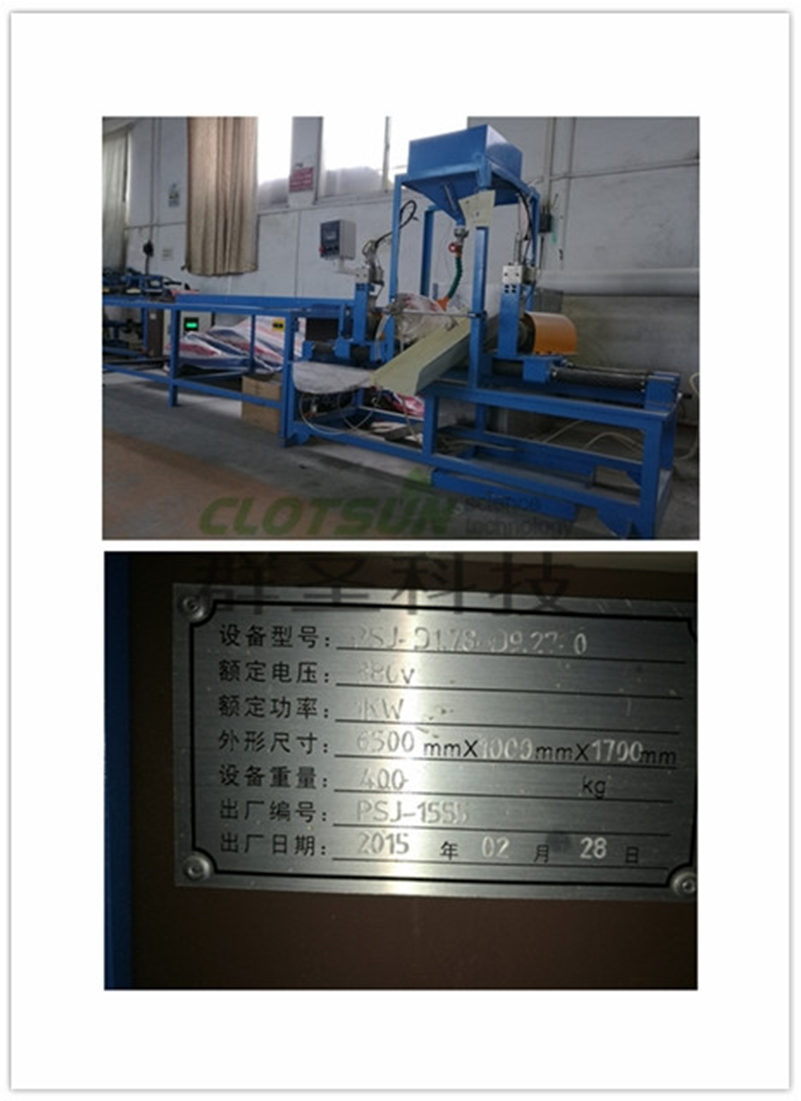

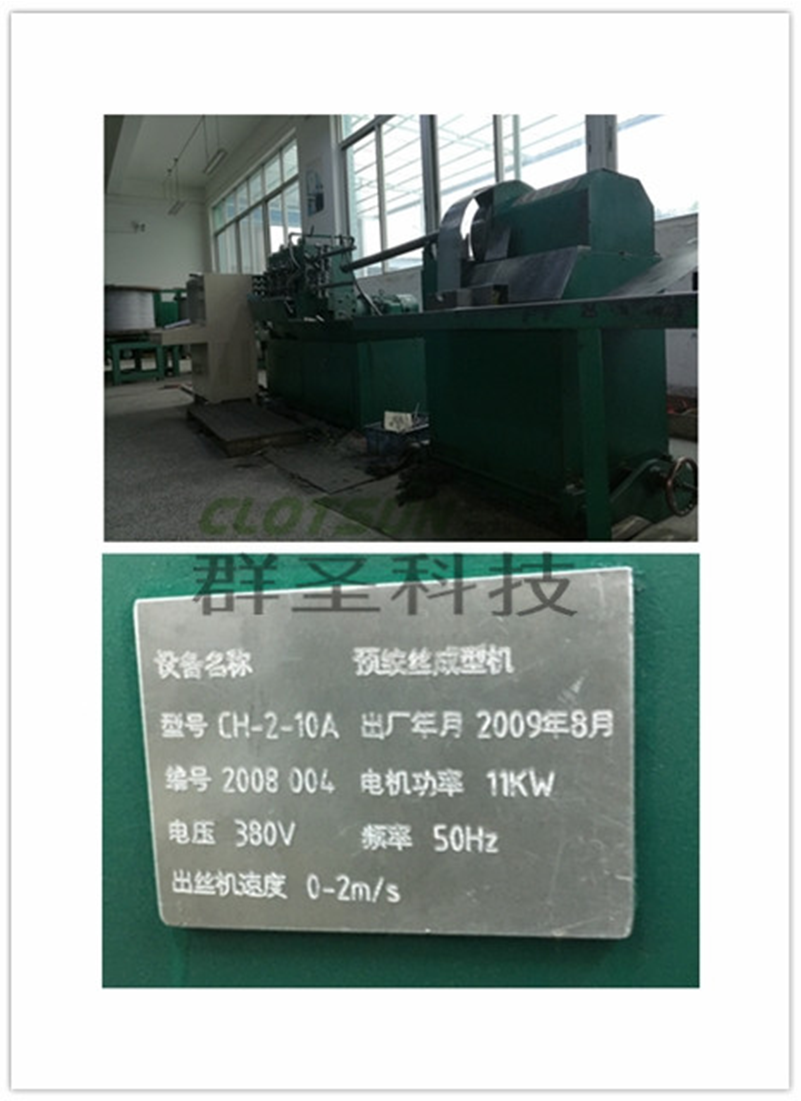

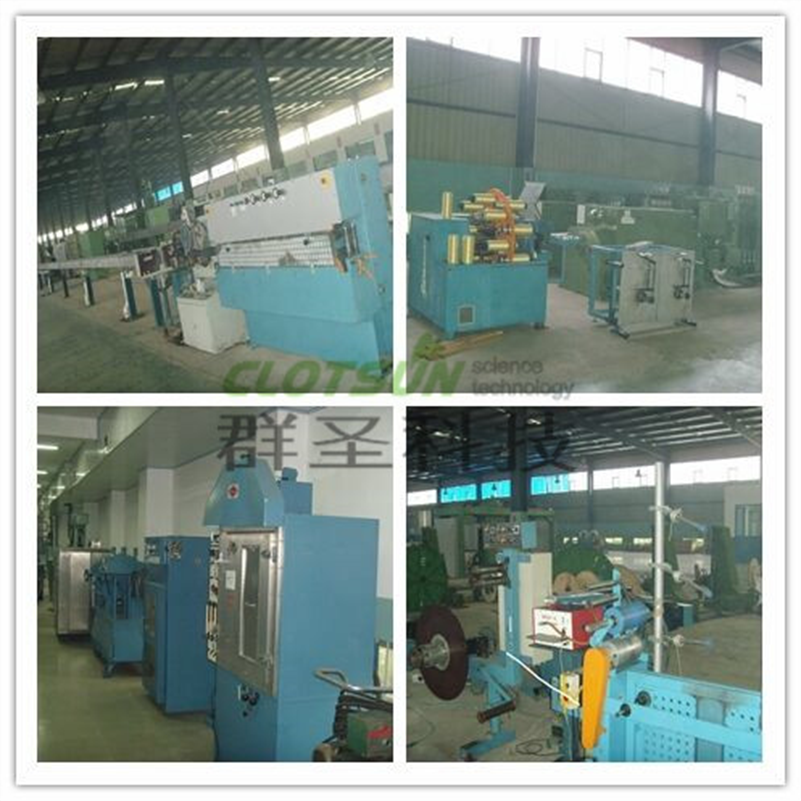

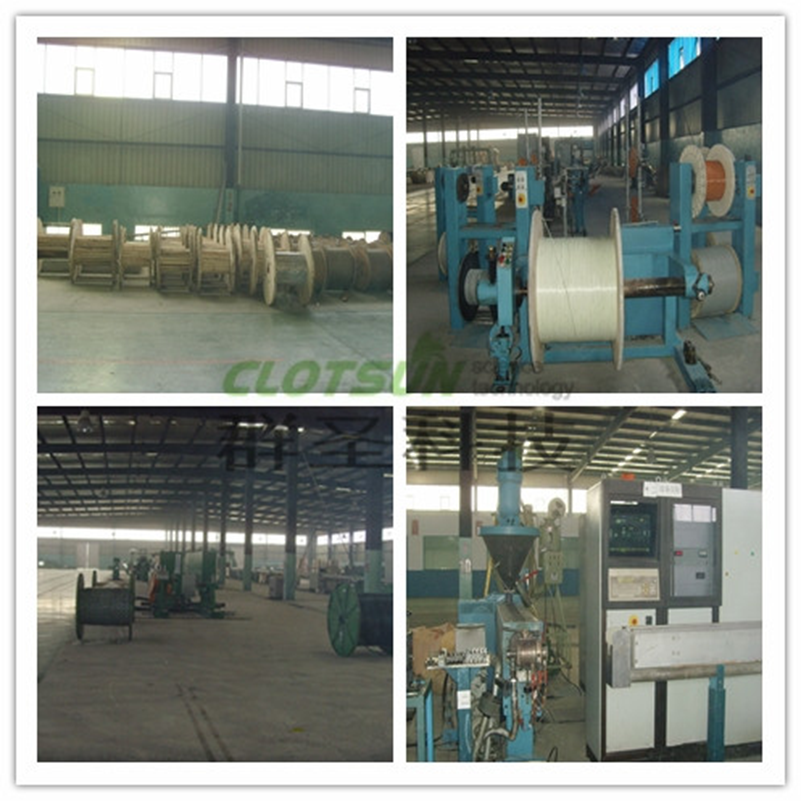

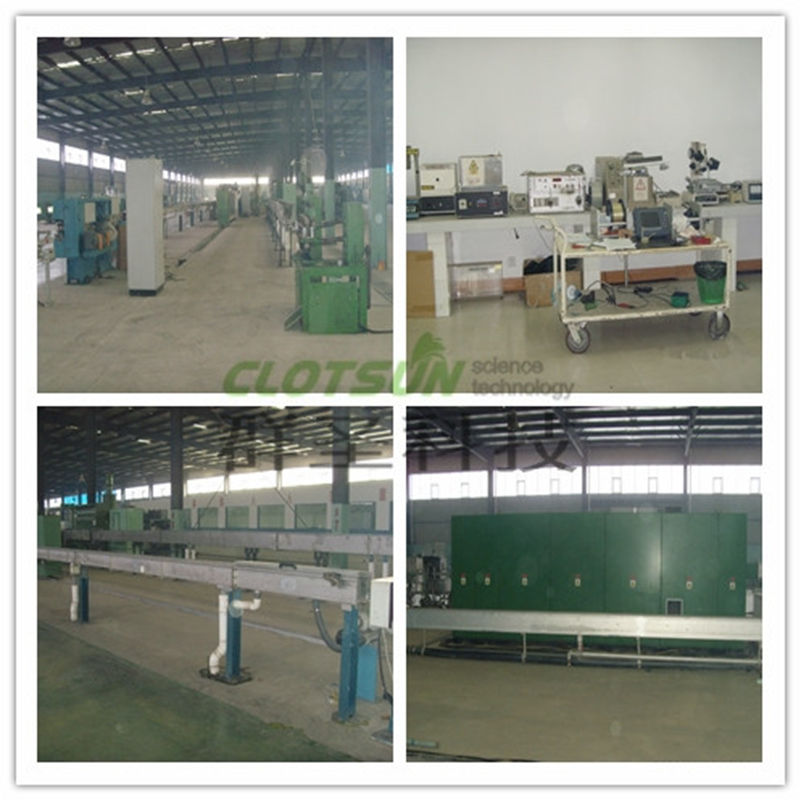

工廠一景
